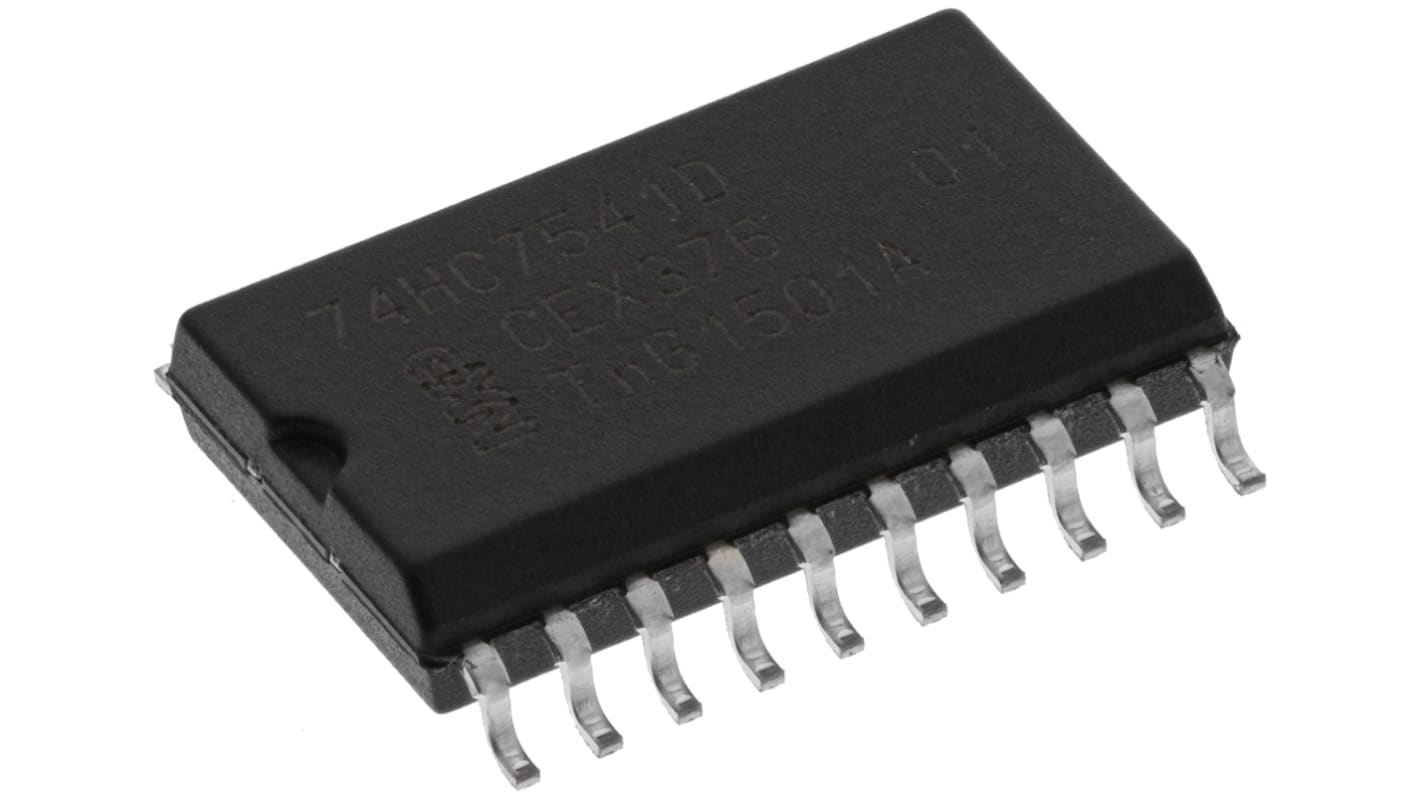

Nexperia HC Puffer, Leitungstreiber Octal-Kanal Non-Inverting SOIC Single Ended3-State' ESR Schmitt-Trigger-Eingang
- RS Best.-Nr.:
- 483-6689
- Herst. Teile-Nr.:
- 74HC7541D,112
- Marke:
- Nexperia
Bestandsabfrage leider nicht möglich
- RS Best.-Nr.:
- 483-6689
- Herst. Teile-Nr.:
- 74HC7541D,112
- Marke:
- Nexperia
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Nexperia | |
| Logikfamilie | HC | |
| Logikfunktion | Puffer, Leitungstreiber | |
| Anzahl der Kanäle | 8 | |
| Schmitt-Trigger-Eingang | Ja | |
| Eingangs-Typ | Single Ended | |
| Ausgangs-Typ | 3 Zustände | |
| Polarität | Non-Inverting | |
| Montage-Typ | SMD | |
| Gehäusegröße | SOIC | |
| Pinanzahl | 20 | |
| Ausgangsstrom H-Pegel max. | -7.8mA | |
| Ausgangsstrom L-Pegel max. | 7.8mA | |
| Signalverzögerungszeit @ max. CL | 120 ns @ 2 V | |
| Abmessungen | 13 x 7.6 x 2.45mm | |
| Arbeitsspannnung max. | 6 V | |
| Betriebstemperatur max. | +125 °C | |
| Arbeitsspannnung min. | 2 V | |
| Länge | 13mm | |
| Breite | 7.6mm | |
| Signalverzögerungszeit @ Testbedingung | 50pF | |
| Betriebstemperatur min. | -40 °C | |
| Höhe | 2.45mm | |
| Alle auswählen | ||
|---|---|---|
Marke Nexperia | ||
Logikfamilie HC | ||
Logikfunktion Puffer, Leitungstreiber | ||
Anzahl der Kanäle 8 | ||
Schmitt-Trigger-Eingang Ja | ||
Eingangs-Typ Single Ended | ||
Ausgangs-Typ 3 Zustände | ||
Polarität Non-Inverting | ||
Montage-Typ SMD | ||
Gehäusegröße SOIC | ||
Pinanzahl 20 | ||
Ausgangsstrom H-Pegel max. -7.8mA | ||
Ausgangsstrom L-Pegel max. 7.8mA | ||
Signalverzögerungszeit @ max. CL 120 ns @ 2 V | ||
Abmessungen 13 x 7.6 x 2.45mm | ||
Arbeitsspannnung max. 6 V | ||
Betriebstemperatur max. +125 °C | ||
Arbeitsspannnung min. 2 V | ||
Länge 13mm | ||
Breite 7.6mm | ||
Signalverzögerungszeit @ Testbedingung 50pF | ||
Betriebstemperatur min. -40 °C | ||
Höhe 2.45mm | ||
- Ursprungsland:
- TH
