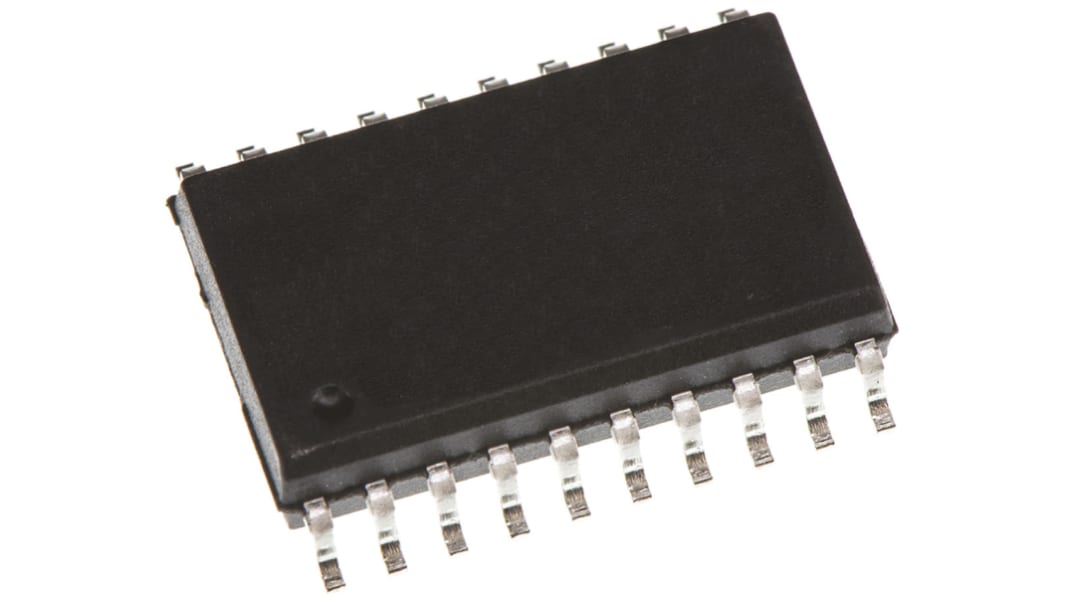

Nexperia HCT Puffer, Leitungstreiber Octal-Kanal Non-Inverting SOIC Single Ended 3-State' ESR Schmitt-Trigger-Eingang

RS Best.-Nr.:: 483-6768
Herst. Teile-Nr.:: 74HCT7541D,112
Marke:: Nexperia

Nexperia HCT Puffer, Leitungstreiber Octal-Kanal Non-Inverting SOIC Single Ended 3-State' ESR Schmitt-Trigger-Eingang

1 / 1

Nicht mehr im Sortiment

RS Best.-Nr.:: 483-6768
Herst. Teile-Nr.:: 74HCT7541D,112
Marke:: Nexperia

Octal Schmitt trigger buffer/line driver - 3-state Datasheet
ESD Control Selection Guide V1

Eigenschaft	Wert
Logikfamilie	HCT
Logikfunktion	Puffer, Leitungstreiber
Anzahl der Kanäle	8
Schmitt-Trigger-Eingang	Ja
Eingangs-Typ	Single Ended
Ausgangs-Typ	3 Zustände
Polarität	Non-Inverting
Montage-Typ	SMD
Gehäusegröße	SOIC
Pinanzahl	20
Ausgangsstrom H-Pegel max.	-6mA
Ausgangsstrom L-Pegel max.	6mA
Signalverzögerungszeit @ max. CL	32 ns @ 4.5 V
Arbeitsspannnung max.	5,5 V
Abmessungen	13 x 7.6 x 2.45mm
Arbeitsspannnung min.	4,5 V
Breite	7.6mm
Länge	13mm
Betriebstemperatur max.	+125 °C
Betriebstemperatur min.	-40 °C
Höhe	2.45mm
Signalverzögerungszeit @ Testbedingung	50pF
