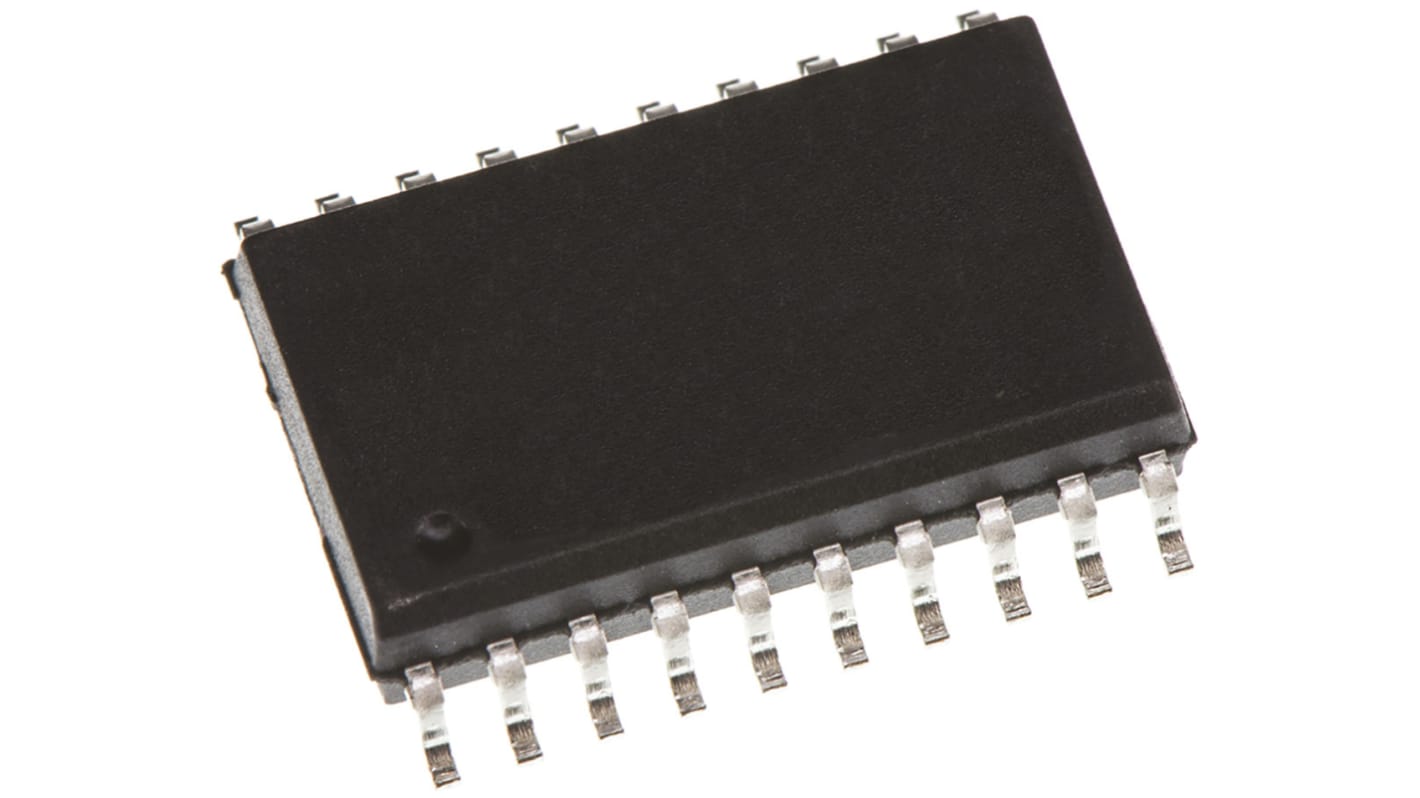

onsemi 74ACT Puffer, Treiber Octal-Kanal Non-Inverting SOIC Single Ended 3-State' ESR 20-Pin
- RS Best.-Nr.:
- 802-1171
- Herst. Teile-Nr.:
- 74ACT541SC
- Marke:
- onsemi
Bestandsabfrage aktuell nicht möglich
- RS Best.-Nr.:
- 802-1171
- Herst. Teile-Nr.:
- 74ACT541SC
- Marke:
- onsemi
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | onsemi | |
| Logikfamilie | 74ACT | |
| Logikfunktion | Puffer, Treiber | |
| Anzahl der Kanäle | 8 | |
| Schmitt-Trigger-Eingang | Nein | |
| Eingangs-Typ | Single Ended | |
| Ausgangs-Typ | 3 Zustände | |
| Polarität | Non-Inverting | |
| Montage-Typ | SMD | |
| Gehäusegröße | SOIC | |
| Pinanzahl | 20 | |
| Ausgangsstrom H-Pegel max. | -24mA | |
| Ausgangsstrom L-Pegel max. | 24mA | |
| Signalverzögerungszeit @ max. CL | 9 ns @ 50 pF | |
| Abmessungen | 13 x 7.6 x 2.35mm | |
| Arbeitsspannnung max. | 5,5 V | |
| Signalverzögerungszeit @ Testbedingung | 50pF | |
| Betriebstemperatur min. | -40 °C | |
| Betriebstemperatur max. | +85 °C | |
| Länge | 13mm | |
| Arbeitsspannnung min. | 4,5 V | |
| Höhe | 2.35mm | |
| Breite | 7.6mm | |
| Alle auswählen | ||
|---|---|---|
Marke onsemi | ||
Logikfamilie 74ACT | ||
Logikfunktion Puffer, Treiber | ||
Anzahl der Kanäle 8 | ||
Schmitt-Trigger-Eingang Nein | ||
Eingangs-Typ Single Ended | ||
Ausgangs-Typ 3 Zustände | ||
Polarität Non-Inverting | ||
Montage-Typ SMD | ||
Gehäusegröße SOIC | ||
Pinanzahl 20 | ||
Ausgangsstrom H-Pegel max. -24mA | ||
Ausgangsstrom L-Pegel max. 24mA | ||
Signalverzögerungszeit @ max. CL 9 ns @ 50 pF | ||
Abmessungen 13 x 7.6 x 2.35mm | ||
Arbeitsspannnung max. 5,5 V | ||
Signalverzögerungszeit @ Testbedingung 50pF | ||
Betriebstemperatur min. -40 °C | ||
Betriebstemperatur max. +85 °C | ||
Länge 13mm | ||
Arbeitsspannnung min. 4,5 V | ||
Höhe 2.35mm | ||
Breite 7.6mm | ||
74ACT-Produktfamilie, Fairchild Semiconductor
Hochentwickelte CMOS-Logikschaltkreise
Betriebsspannung: 4,5 bis 5,5
Kompatibilität: Eingang TTL, Ausgang CMOS
Betriebsspannung: 4,5 bis 5,5
Kompatibilität: Eingang TTL, Ausgang CMOS
Produktfamilie 74ACT
