IQD Oszillator,Takt, 16MHz, ±50ppm, HCMOS, TTL, SMD, 4-Pin, Oberflächenmontage, 7.2 x 5.2 x 1.4mm
- RS Best.-Nr.:
- 146-3948
- Herst. Teile-Nr.:
- LFSPXO018034
- Marke:
- IQD
Voraussichtlich ab 01.07.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einer Rolle von 1000)
1,39 €
(ohne MwSt.)
1,65 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Rolle* |
| 1000 + | 1,39 € | 1.390,00 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 146-3948
- Herst. Teile-Nr.:
- LFSPXO018034
- Marke:
- IQD
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

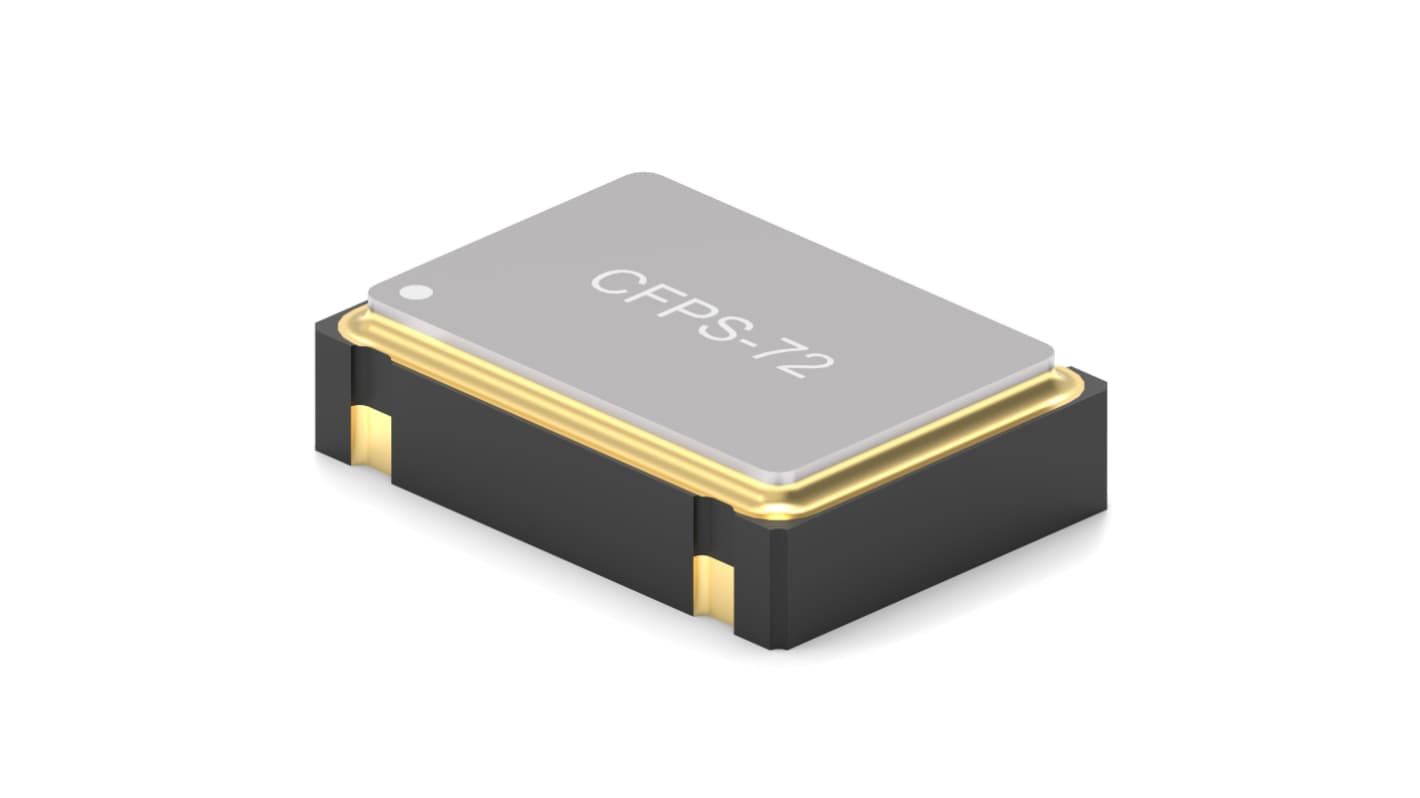

Quarzoszillatoren CFPS-72
Quarz-Uhrenoszillator Serie SFPS-7S. Diese SMD-Bauelemente von IQD besitzen ein Keramikgehäuse mit einem hermetisch gekapselten Metalldeckel und einem hohen Standard von Umgebungsschutz in Bezug auf Stöße und Schwingungen. Sie sind erhältlich in einer Standardgröße von 7 x 5 mm Größe und verfügen über breite Frequenzparameter.
Der IQD Frequency Products LFSPXO018034 Standard 7 x 5 mm Quarzoszillator in einem Keramikgehäuse mit einem mit einer Naht abgedichteten LID aus Metall, luftdicht verschlossen. Die Modellnummer ist CFPS-72 und die Modellnummer 14. Die Betriebsspannung beträgt 5,0 V ±10 % und kann einen Zugstrom von 20 mA haben.
Ausgangskompatibilität HCMOS/TTL
Antriebsleistung: 15 pF Std., 50 pF max
Anstiegs- und Sturzfahm: Max. 10,0 ns
Arbeitszyklus 45/55 %
Anlaufzeit: 10 ms max. 1,1 ms typ. Bis 90 % der Endamplitude
Antriebsleistung: 15 pF Std., 50 pF max
Anstiegs- und Sturzfahm: Max. 10,0 ns
Arbeitszyklus 45/55 %
Anlaufzeit: 10 ms max. 1,1 ms typ. Bis 90 % der Endamplitude
Quarzoszillatoren, 7 x 5 mm, Keramikgehäuse
Technische Daten
Eigenschaft | Wert |
|---|---|
| Oszillator-Typ | Takt |
| Ausgangsfrequenz | 16MHz |
| Frequenz-Stabilität | ±50ppm |
| Gehäusetyp | SMD |
| Ausgangspegel | HCMOS, TTL |
| Montageart | Oberflächenmontage |
| Betriebstemperatur min. | 0°C |
| Höhe | 1.4mm |
| Betriebstemperatur max. | 70°C |
| Breite | 5.2mm |
| Länge | 7.2mm |
| Abmessungen | 7.2 x 5.2 x 1.4mm |
