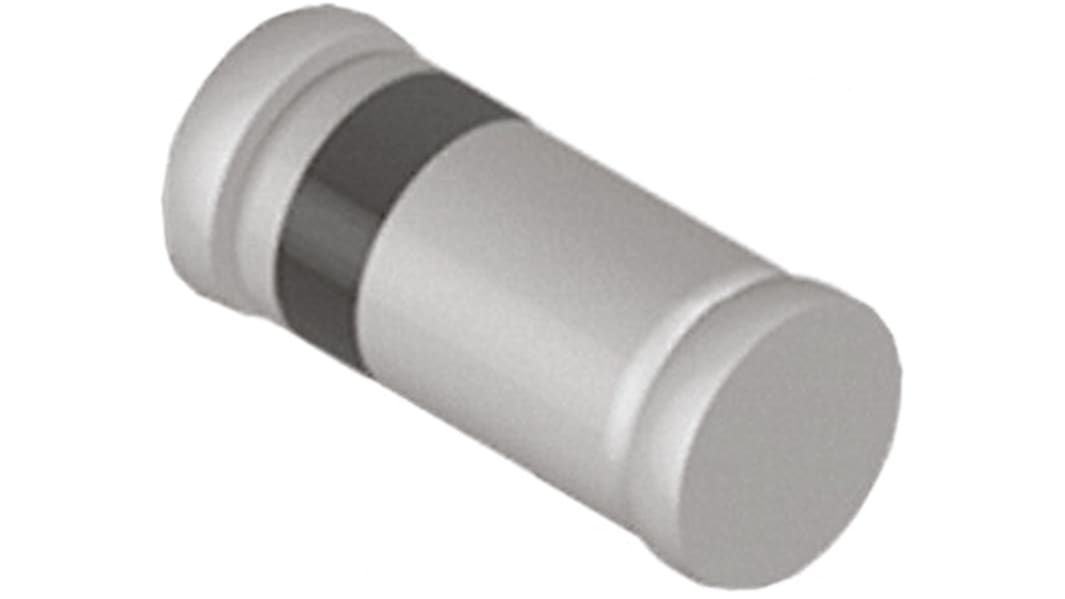

Vishay Kleinsignaldiode Einfach 300mA 1 Element/Chip SMD 25V SOD-80 2-Pin 1V
- RS Best.-Nr.:
- 813-0752
- Herst. Teile-Nr.:
- LL4154-GS08
- Marke:
- Vishay
Mengenrabatt verfügbar
Zwischensumme (1 Packung mit 250 Stück)*
12,25 €
(ohne MwSt.)
14,50 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Vorübergehend ausverkauft
- Versand ab 01. April 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Packung* |
|---|---|---|
| 250 - 1000 | 0,049 € | 12,25 € |
| 1250 - 2250 | 0,03 € | 7,50 € |
| 2500 - 6000 | 0,027 € | 6,75 € |
| 6250 - 12250 | 0,022 € | 5,50 € |
| 12500 + | 0,019 € | 4,75 € |
*Richtpreis
- RS Best.-Nr.:
- 813-0752
- Herst. Teile-Nr.:
- LL4154-GS08
- Marke:
- Vishay
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Vishay | |
| Diodenkonfiguration | Einfach | |
| Durchlassstrom max. | 300mA | |
| Montage-Typ | SMD | |
| Anzahl der Elemente pro Chip | 1 | |
| Sperrspannung max. | 25V | |
| Gehäusegröße | SOD-80 | |
| Maximaler Spannungsabfall | 1V | |
| Pinanzahl | 2 | |
| Diodenkapazität max. | 4pF | |
| Betriebstemperatur max. | +175 °C | |
| Länge | 2.7mm | |
| Abmessungen | 1.6 (Dia.) x 3.7mm | |
| Durchmesser | 1.6mm | |
| Alle auswählen | ||
|---|---|---|
Marke Vishay | ||
Diodenkonfiguration Einfach | ||
Durchlassstrom max. 300mA | ||
Montage-Typ SMD | ||
Anzahl der Elemente pro Chip 1 | ||
Sperrspannung max. 25V | ||
Gehäusegröße SOD-80 | ||
Maximaler Spannungsabfall 1V | ||
Pinanzahl 2 | ||
Diodenkapazität max. 4pF | ||
Betriebstemperatur max. +175 °C | ||
Länge 2.7mm | ||
Abmessungen 1.6 (Dia.) x 3.7mm | ||
Durchmesser 1.6mm | ||
- LL4154, Small Signal Fast Switching Diode
- Application Note- Design Guidelines for Schottky Rectifiers
- Diodes Group Body Marking
- Application Note- Fundamentals of Rectifiers
- Application Note- High Speed Data Line Protection
- Application Note- Physical Explanation
- Application Note- Power Factor Correction with Ultrafast Diodes
- Application Note- Rectifiers for Power Factor Correction
- Application Note- Superectifier Design Brings New Level of Reliability to Surface Mount Comp
- Application Note- Trim and Form Process Reccomendation
- Ursprungsland:
- CN
Glaspassivierte Schnellschalter-Kunststoffgleichrichter
Funktionen
• Superektifier-Struktur für hohe Zuverlässigkeit
• Glaspassivierte Sperrschicht ohne Hohlraum
• Schnelles Schalten für hohen Wirkungsgrad
• Niedriger Leckstrom, typischer IR weniger als 0,2 μA
Hohe Durchlass-Stoßspannungsfestigkeit
• Tauchlöten bei 275 °C für max. 10 s, gemäß JESD 22-B106
Typische Anwendungen:
Hochspannungsgleichrichtung von G2-Raster-CRT und TV, Klemmvorrichtung
Stromkreis des Kamerablitzes.
Mechanische Daten
Gehäuse: Do-204AL, geformtes Epoxidharz über Glaskörper
Formmasse erfüllt Entflammbarkeitsklasse UL 94 V-0
Sockel P/N-E3 - RoHS-konform, kommerzielle Ausführung
Anschlussklemmen: Matt verzinnte Leitungen, lötbar gemäß
J-STD-002 und JESD 22-B102
E3-Suffix erfüllt Whisker-Test JESD 201 Klasse 1A.
Polarität: Farbband kennzeichnet Kathodenende
Dioden und Gleichrichter, Vishay Semiconductor
