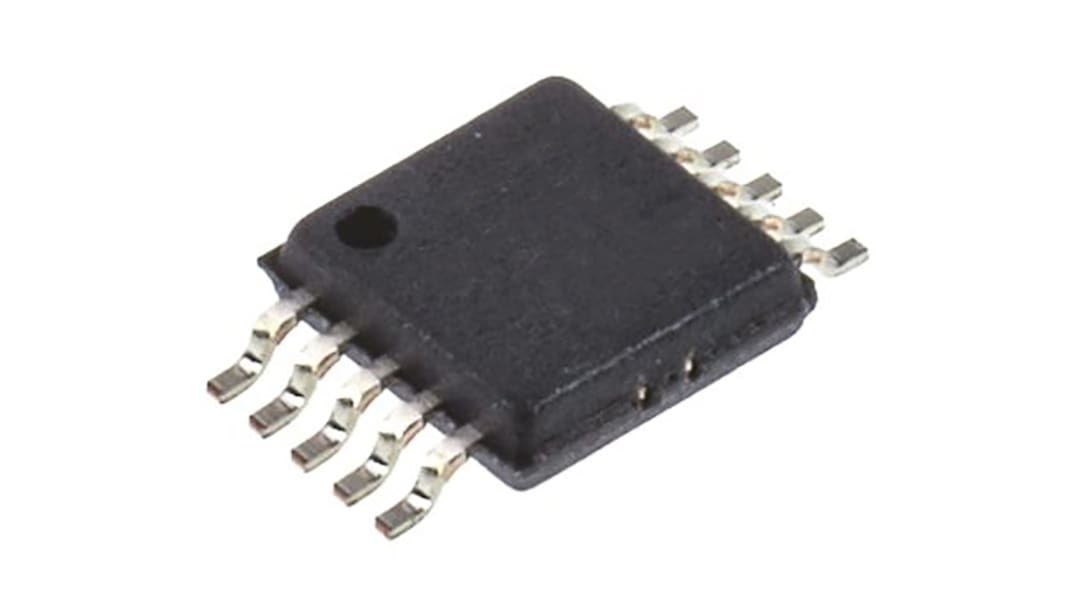

Maxim Integrated Schaltregler, Eingang 2.7 → 5.5V dc / Ausgang 1.22 → 1.27V dc, 1 Ausg., 600mA,
- RS Best.-Nr.:
- 190-8143
- Herst. Teile-Nr.:
- MAX1692EUB+
- Marke:
- Maxim Integrated
442 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer VPE à 2)
3,53 €
(ohne MwSt.)
4,20 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Packung* |
| 2 + | 3,53 € | 7,06 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 190-8143
- Herst. Teile-Nr.:
- MAX1692EUB+
- Marke:
- Maxim Integrated
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TH
Produktdetails
+2,7 V bis +5,5 V Eingangsbereich
Einstellbarer Ausgang von 1,25 V bis VIN
Garantierter Ausgangsstrom von 600 mA
95 % Wirkungsgrad
Keine Schottky-Diode erforderlich
85 μA Ruhestrom
100 % Arbeitszyklus im Dropout
750 kHz Festfrequenz-PWM-Betrieb
Synchronisierbare Schaltfrequenz
Genaue Referenz: 1,25 V (±1,2 %)
Kleines 10-poliges μMAX-Gehäuse
Anwendungen
Batteriebetriebene Geräte (1 Li+ oder 3 NiMH/NiCd)
Mobiltelefone
Schnurlose Telefone
CPU-E/A-Netzteile
Notebook-Chipsatzzubehör
PDAs und Hand-Terminals
Einstellbarer Ausgang von 1,25 V bis VIN
Garantierter Ausgangsstrom von 600 mA
95 % Wirkungsgrad
Keine Schottky-Diode erforderlich
85 μA Ruhestrom
100 % Arbeitszyklus im Dropout
750 kHz Festfrequenz-PWM-Betrieb
Synchronisierbare Schaltfrequenz
Genaue Referenz: 1,25 V (±1,2 %)
Kleines 10-poliges μMAX-Gehäuse
Anwendungen
Batteriebetriebene Geräte (1 Li+ oder 3 NiMH/NiCd)
Mobiltelefone
Schnurlose Telefone
CPU-E/A-Netzteile
Notebook-Chipsatzzubehör
PDAs und Hand-Terminals
Technische Daten
Eigenschaft | Wert |
|---|---|
| Ausgangsspannung | 1.22 → 1.27V dc |
| Ausgangsstrom | 600mA |
| Eingangsspannung | 2.7 → 5.5V dc |
| Montagetyp | Oberflächenmontage |
| Anzahl der Ausgänge | 1 |
| Wirkungsgrad | 95% |
| Temperatur max. | +85°C |
| Temperatur min. | -40°C |
| Netzausregelung | 1% |
| Schaltfrequenzbereich | 750kHz |
| Anwendung | CPU-E/A-Zubehör für Mobiltelefone, Notebook-Chipsatzzubehör für Schnurlostelefone, Batteriebetriebene Geräte für PDAs und praktische Terminals |
| Lastausregelung | -1.3% |
| Breite | 3.11mm |
| Besondere Merkmale | Keine Schottky-Diode erforderlich |
| Länge | 3.16mm |
| Tiefe | 0.95mm |
| Leistungssingal-Umwandlungstyp | DC-DC |
