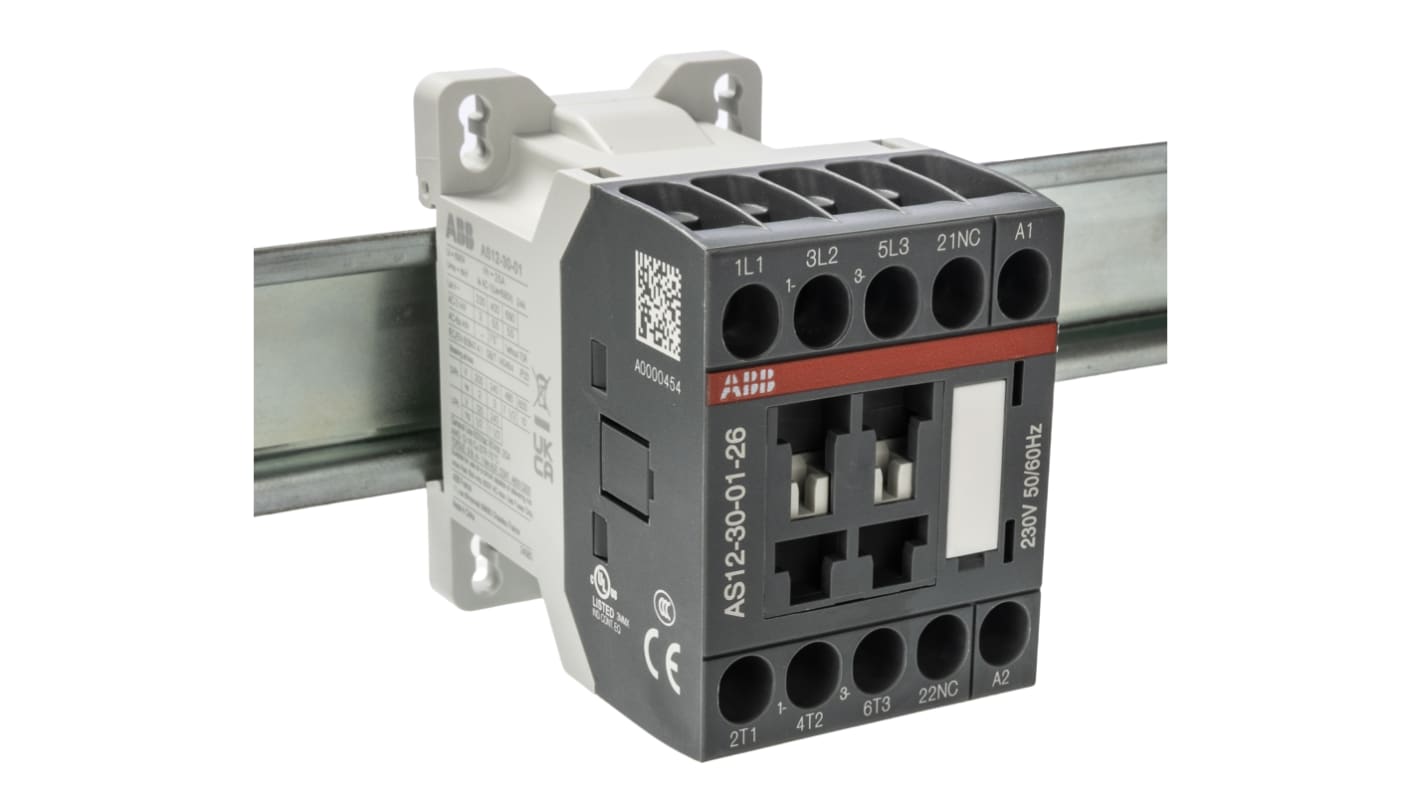

ABB AS Schütz 230V-Spule, 3-polig, 690V ac / 24 A 110V 5.5 kW 3 Schließer 1-Hilfskontakte

Alle Schütze anzeigen

Zwischensumme (1 Box mit 1 Stück)*

46,36 €

(ohne MwSt.)

55,17 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • 1 Einheit(en) versandfertig von einem anderen Standort
  • Zusätzlich 9 Einheit(en) mit Versand ab 05. Juni 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Box(en)
Pro Box
1 +46,36 €

*Richtpreis

RS Best.-Nr.:
231-8984
Herst. Teile-Nr.:
1SBL111001R2601 AS12-30-01-26
Marke:
ABB
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

ABB

Produkt Typ

Schütz

Spulenspannung

230V

Polanzahl

3

Nennspannung Kontakt

690V ac

Kontaktstrom

24A

Nennleistung

5.5kW

Serie

AS

Montageart

Frontmontage

Kontaktanordnung

3 Schließer

Anzahl der Hilfskontakte

1

Hilfskontakte Konfiguration

1 Öffner

Anschlusstyp

Schraube

Betriebsstrom Ie

60A

Betriebstemperatur min.

-40°C

Steuerspannung Uc

110V

Maximale Betriebstemperatur

70°C

Normen/Zulassungen

IEC 60947-4-1

Tiefe

73mm

Länge

68mm

Breite

45mm

Polanzahl und Konfiguration

3P

ABB Serie AS Schütz, 690V AC Kontaktspannung, 24A Kontaktstrom - 1SBL111001R2601 AS12-30-01-26


Dieses Schütz eignet sich für verschiedene Anwendungen im Bereich der Automatisierung und der Elektrotechnik. Es verwaltet effektiv große elektrische Ströme und gewährleistet zuverlässige Steuer- und Schaltfunktionen. Es ist ideal für industrielle und gewerbliche Umgebungen, da es den sicheren Betrieb von Maschinen erleichtert und gleichzeitig einen wesentlichen Schutz und die Funktionalität von Stromkreisen bietet.

Merkmale und Vorteile


• Verwendet eine 230V-Spule zur Spannungssteuerung

• Verarbeitet einen Kontaktstrom von 24 A für effiziente Leistung

• Ausgelegt für 690 V AC, unterstützt Hochspannungsbetrieb

• Mit Schraubklemmen für sichere Verbindungen

• Enthält 1 NC-Hilfskontakt für zusätzliche Funktionalität

• Kompaktes Design, das auch in enge Räume passt

Anwendungen


• Für die Motorsteuerung in der Fertigung

• Geeignet für Schaltvorgänge in HLK-Anlagen

• Einsatz in automatisierten Maschinen zur Steigerung der betrieblichen Effizienz

• Häufig in Schalttafeln für Industrieanlagen zu finden

Wie kann ich bei der Installation eine sichere Verbindung gewährleisten?


Die Verwendung von Schraubklemmen ermöglicht eine feste und zuverlässige Verbindung und minimiert das Risiko einer losen Verdrahtung während des Betriebs.

Ist dies für den Einsatz bei extremen Temperaturen geeignet?


Das Schütz arbeitet in einem Bereich von -40 bis 70°C und ist damit für raue Umgebungen geeignet.

Welche Art von Last kann er bewältigen?


Aufgrund seines hohen Kontaktstroms ist er für die Steuerung induktiver Lasten wie z. B. Motoren ausgelegt.

Kann ich es sowohl für AC- als auch für DC-Anwendungen verwenden?


Dieses Schütz ist speziell für Wechselstromanwendungen ausgelegt, daher wird der Einsatz bei Gleichstrom nicht empfohlen.

Wie kann ich die optimale Leistung über einen längeren Zeitraum aufrechterhalten?


Eine regelmäßige Inspektion und Prüfung der elektrischen Verbindungen kann dazu beitragen, die Leistung aufrechtzuerhalten und mögliche Probleme frühzeitig zu erkennen.
