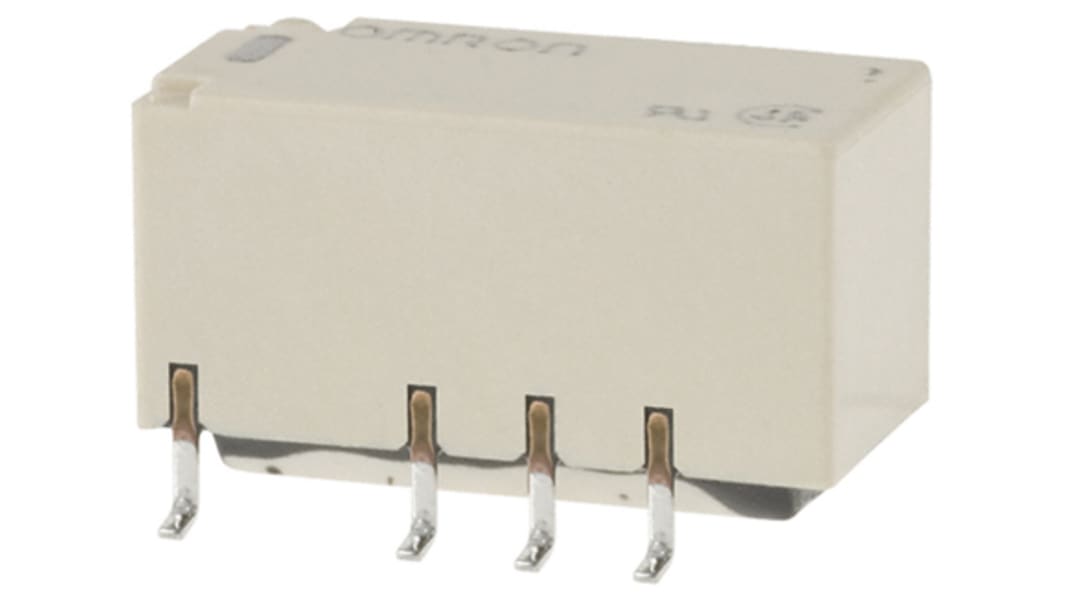

Omron HFD2 Signalrelais SMD Printrelais, 12V dc Spule, 2-poliger Wechsler, 2A, 250V / 220V, SMD
- RS Best.-Nr.:
- 807-4526
- Herst. Teile-Nr.:
- G6S-2F DC12
- Marke:
- Omron
2 lieferbar innerhalb von 2 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro Stück
4,12 €
(ohne MwSt.)
4,90 €
(inkl. MwSt.)
Stück | Pro Stück |
---|---|
1 - 24 | 4,12 € |
25 - 49 | 3,11 € |
50 - 99 | 2,95 € |
100 - 249 | 2,79 € |
250 + | 2,65 € |
- RS Best.-Nr.:
- 807-4526
- Herst. Teile-Nr.:
- G6S-2F DC12
- Marke:
- Omron
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Serie G6S
SMD-Relais der Serie G6S von Omron
Vollgekapselte Ausführung
Hohe dielektrische Durchschlagfestigkeit zwischen Spule und Kontakten: 2000 V ac; zwischen Kontakten unterschiedlicher Polarität: 1500 V ac
Hohe Impulsspannungsfestigkeit zwischen Spule und Kontakten sowie zwischen Kontakten verschiedener Polarität (2500 V, 2 x 10 μs: Bellcore-Anforderungen)
Lange Anschlussklemmen, ideal für hohe Löt- und Befestigungszuverlässigkeit (SMD-Klemmenmodelle)
Die Serie verfügt nun auch über Anschlussklemmen für Leiterplattenmontage.
Hohe Empfindlichkeit bei einer Leistungsaufnahme von 140 mW
Ultraminiatur (H x B x L: 9,4 x 7,5 x 15 mm)
Gültig für IRS mit wärmebeständigem Material
Gemäß BSI (EN60950) zertifizierte Modelle verfügbar (Typ Y)
Hohe dielektrische Durchschlagfestigkeit zwischen Spule und Kontakten: 2000 V ac; zwischen Kontakten unterschiedlicher Polarität: 1500 V ac
Hohe Impulsspannungsfestigkeit zwischen Spule und Kontakten sowie zwischen Kontakten verschiedener Polarität (2500 V, 2 x 10 μs: Bellcore-Anforderungen)
Lange Anschlussklemmen, ideal für hohe Löt- und Befestigungszuverlässigkeit (SMD-Klemmenmodelle)
Die Serie verfügt nun auch über Anschlussklemmen für Leiterplattenmontage.
Hohe Empfindlichkeit bei einer Leistungsaufnahme von 140 mW
Ultraminiatur (H x B x L: 9,4 x 7,5 x 15 mm)
Gültig für IRS mit wärmebeständigem Material
Gemäß BSI (EN60950) zertifizierte Modelle verfügbar (Typ Y)
Zulassungen
UL, CSA
Technische Daten
Eigenschaft | Wert |
---|---|
Spulenspannung | 12V dc |
Kontaktanordnung | 2-poliger Wechsler |
Montage Typ | Oberflächenmontage |
Schaltstrom DC max. | 2 A |
Schaltspannung AC max. | 250V |
Schaltspannung DC max. | 220V |
Serie | HFD2 |
Schaltleistung DC max. | 60 W |
Länge | 14.8mm |
Rastend | Nein |
Tiefe | 7.3mm |
Höhe | 9.2mm |
Abmessungen | 14.8 x 9.2 x 7.3mm |
Anschluss Typ | SMD |
Schaltstrom | 2A |
Anzahl der Pole | 2 |
Betriebstemperaturbereich | -40 → +85°C |
Betriebstemperatur max. | +85°C |
Spulenleistung | 140mW |
Kontaktmaterial | Silber |
Elektrische Lebensdauer | 100000 Schaltspiele |
Betriebstemperatur min. | -40°C |
Schaltleistung AC max. | 62,5VA |
Funktionen | Platzsparend im Inneren der L-Terminal, niedriger Energieverbrauch, anwendbar auf IRS, hohe Versalbarkeit nach IRS |
Spulenwiderstand | 1000Ω |
Lebensdauer | 100000 Schaltspiele |
