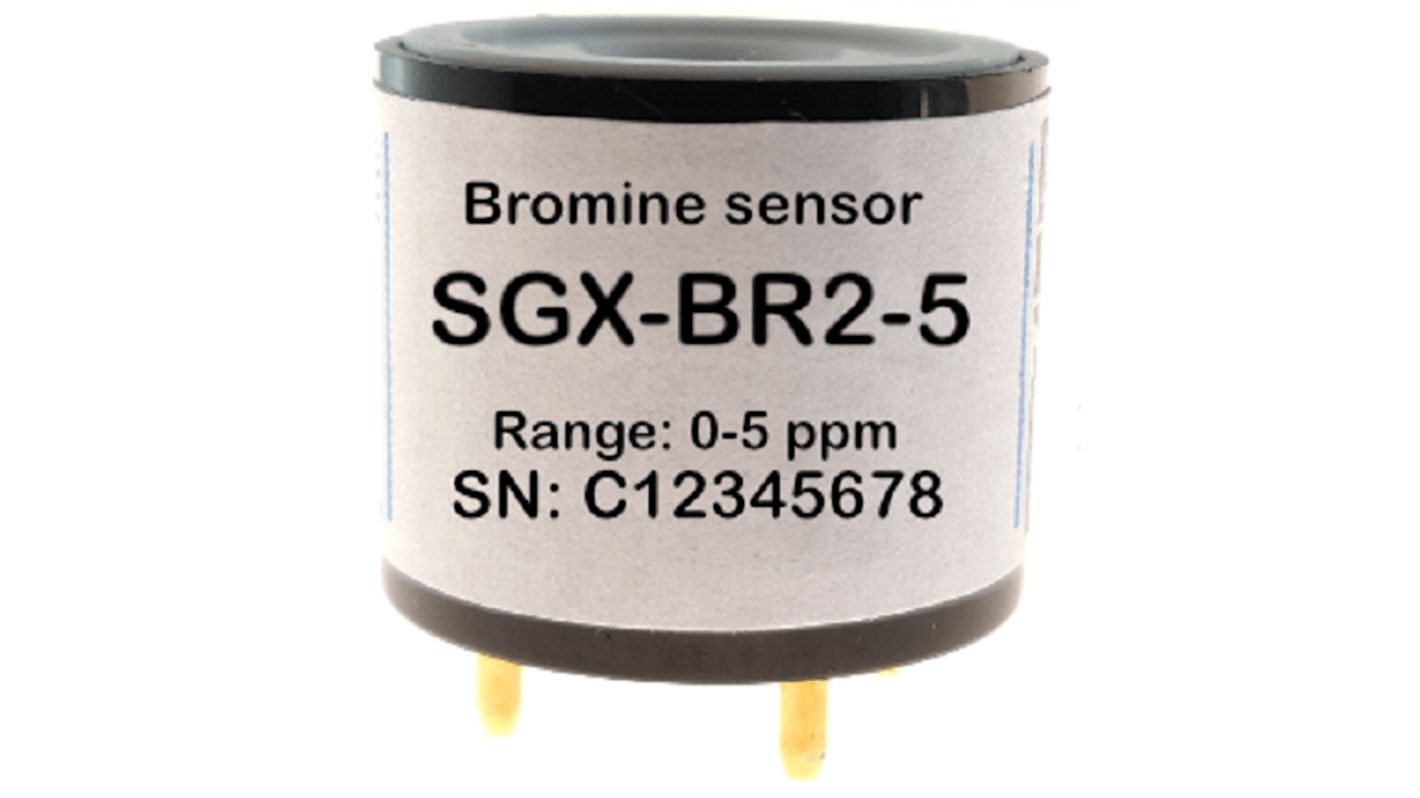

SGX Sensors Gassensor-IC, Medium: Brom 20s Geräte zur Luftqualitätsüberwachung

Die SGX-Sensoren verwenden eine revolutionäre Innovation in der elektrochemischen Erfassung, die die Ausgangssignale aus den elektrochemischen Reaktionen verschiedener Gase erkennt. Darüber hinaus misst es die Gaskonzentration durch die Signalgröße genau. Diese speziellen Sensoren bestehen aus drei katalytischen Elektroden, einem flüssigen Elektrolyt und Gasdiffusionslöchern. Durch die Diffusionslöcher erreicht das Gas die Arbeitselektrode des Sensors, wo eine elektrochemische Reaktion an der sogenannten 3-phasigen Grenze stattfindet. Am Ausgang wird ein Stromsignal erzeugt, das linear proportional zur Gaskonzentration ist.

Empfindlichkeit -650 ± 200 nA/ppm Messbereich 0 – 5 ppm Nullstrom ± 20 nA Maximale Überlast 10 ppm Ansprechzeit T50 <20 s, T90 <60 s Wiederholbarkeit 2 % Linearbereich 5 ppm Auflösung (16-Bit-ADC) <0,01 ppm
