- RS Best.-Nr.:
- 249-3312
- Herst. Teile-Nr.:
- ANT-W63- FPC- SAH100M4
- Marke:
- Linx
972 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro Stück (In einer VPE à 2)
9,63 €
(ohne MwSt.)
11,46 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Packung* |
1 - 9 | 9,63 € | 19,26 € |
10 - 24 | 9,14 € | 18,28 € |
25 - 49 | 8,69 € | 17,38 € |
50 + | 7,84 € | 15,68 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 249-3312
- Herst. Teile-Nr.:
- ANT-W63- FPC- SAH100M4
- Marke:
- Linx
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TW
Produktdetails

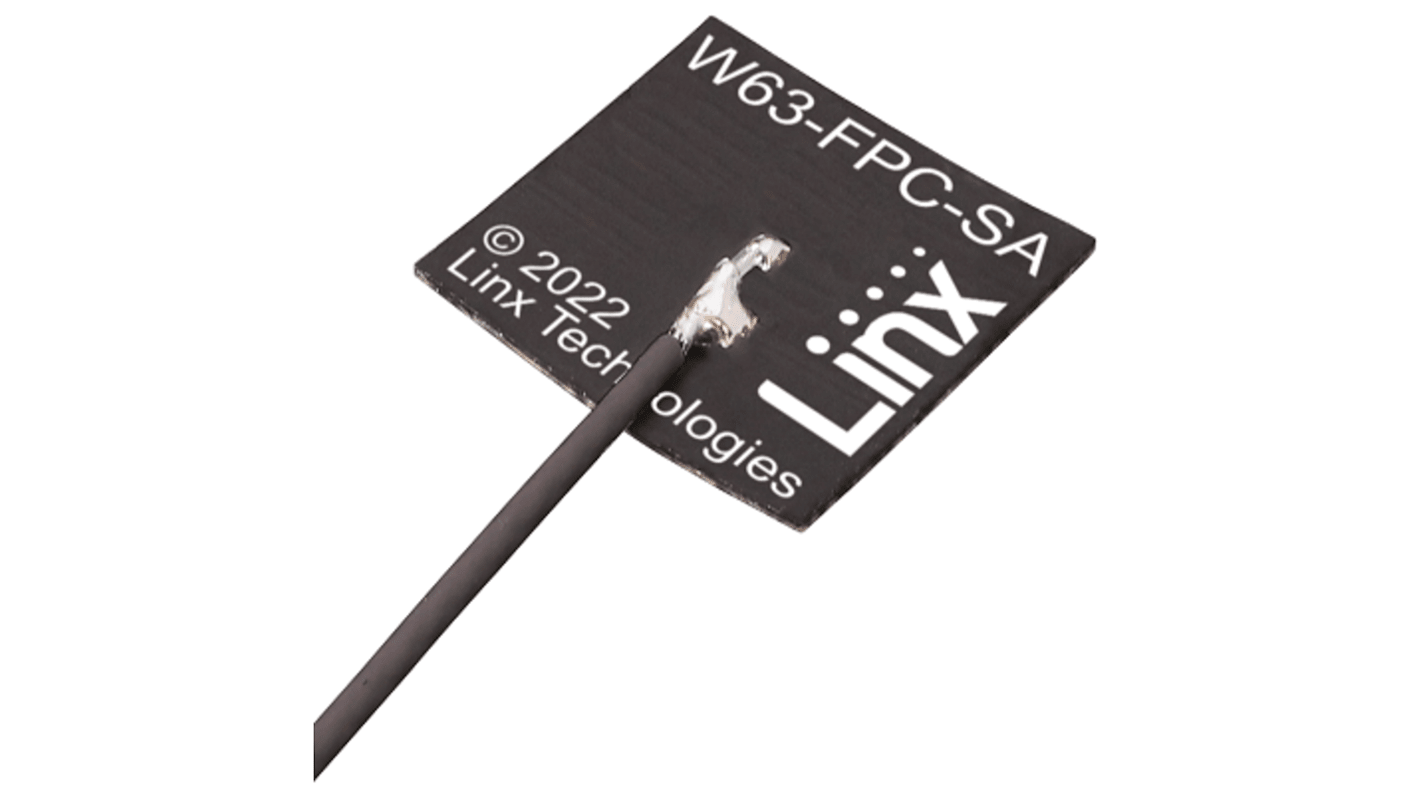

Die Antennen der Serie ANT-W63-FPC-SAH von Linx Technologies sind 12 mm x 12 mm große selbstklebende FPC-Antennen (Flexible Printed Circuit) für WiFi 6/WiFi 6E-Anwendungen in den Bändern 2,4 GHz, 5 GHz und 6 GHz. Die ANT-W63-FPC-SAH-Antennen bieten eine von der Grundplatte unabhängige Lösung für interne/eingebettete Dipolantennen. Dank der Flexibilität und der selbstklebenden Rückseite lässt sich die ANT-W63-FPC-SAH-Serie leicht in RF-transparente (z. B. Kunststoff-) Gehäuse einbauen, was eine Abdichtung gegen Umwelteinflüsse ermöglicht und die Antenne vor Beschädigungen schützt. Der Anschluss an das Funkgerät erfolgt über ein Koaxialkabel, das mit einem MHF1/U.FL-Stecker (Buchse) oder einem MHF4-Stecker (Buchse) abgeschlossen ist.
Leistung bei 5,150 GHz bis 5,895 GHz
VSWR ≤ 3,4
Spitzengewinn 7,2 dBi
Wirkungsgrad 64 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 2,4
Spitzengewinn 6,3 dBi
Wirkungsgrad 53 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
12,4 mm x 12,0 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
VSWR ≤ 3,4
Spitzengewinn 7,2 dBi
Wirkungsgrad 64 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 2,4
Spitzengewinn 6,3 dBi
Wirkungsgrad 53 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
12,4 mm x 12,0 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
Technische Daten
Eigenschaft | Wert |
---|---|
Intern/Extern | Intern |
HF-Protokolle | WiFi |
Frequenzbereich | 2,4 GHz, 5 GHz |
Physische Form Antenne | Leiterplatte |
Anschlusstyp | MHF4 |
Montageart | Klebstoff |
Montageart Antenne | selbstklebend |
Verstärkung | 6.3dBi |
Kabellänge | 100mm |
Steckverbindertyp | Buchse |
Richtcharakteristik Antenne | Rundstrahlantenne |
Innerer Aufbau Antenne | Dipol |
Gewicht | 0.1g |
Abmessungen | 0.1x12x12mm |
Höhe | 0.1mm |
Breite | 12mm |
Tiefe | 12mm |
Betriebstemperatur max. | +85°C |
Serie | LFPCW63 |
Betriebstemperatur min. | -40°C |
