- RS Best.-Nr.:
- 249-3328
- Herst. Teile-Nr.:
- ANT-W63-FPC-SH50UF
- Marke:
- Linx
914 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro Stück (In einer VPE à 2)
8,23 €
(ohne MwSt.)
9,79 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Packung* |
---|---|---|
1 - 9 | 8,23 € | 16,46 € |
10 - 24 | 7,82 € | 15,64 € |
25 - 49 | 7,44 € | 14,88 € |
50 + | 6,71 € | 13,42 € |
*Bitte VPE beachten
- RS Best.-Nr.:
- 249-3328
- Herst. Teile-Nr.:
- ANT-W63-FPC-SH50UF
- Marke:
- Linx
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

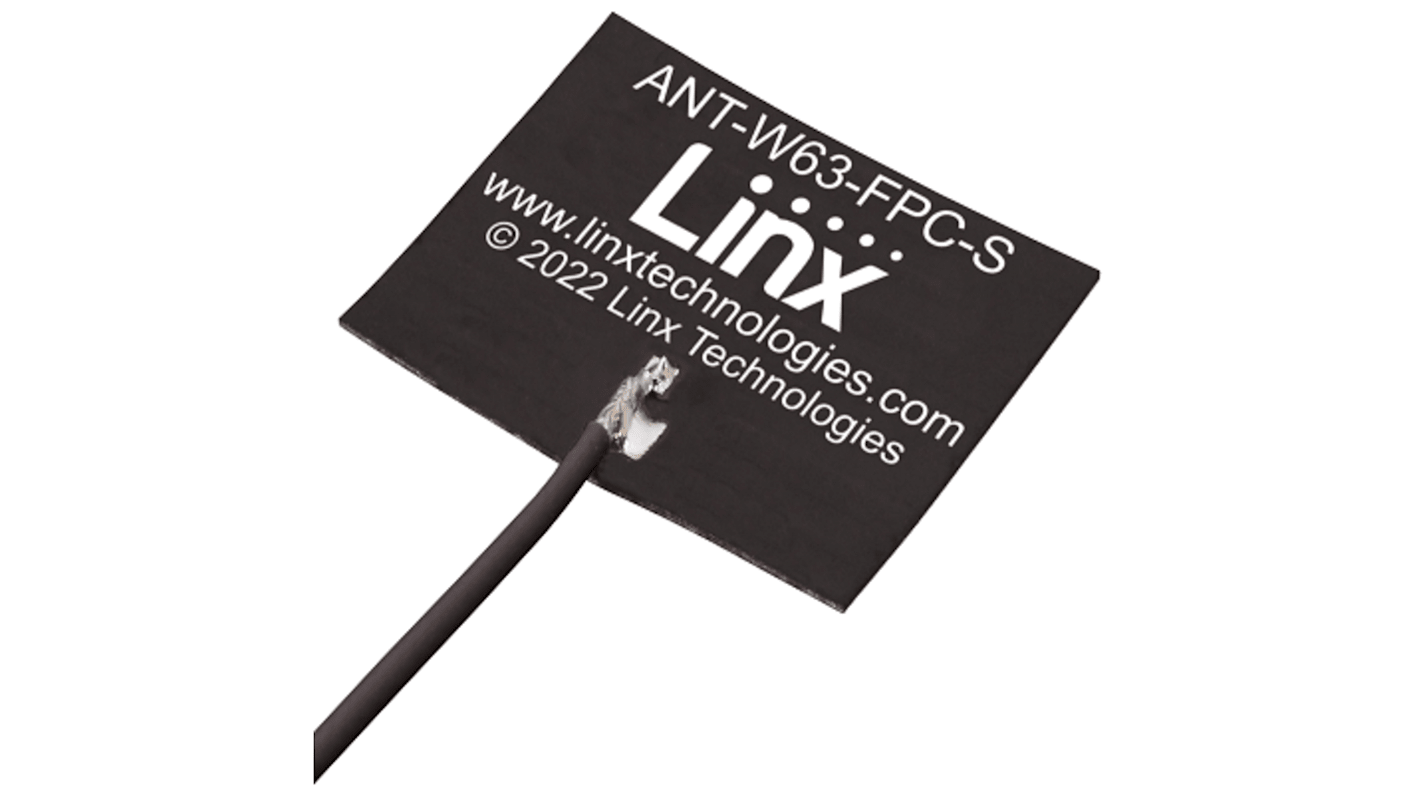

Die Antennen der Serie ANT-W63-FPC-SH von Linx Technologies sind 25 mm x 20 mm große selbstklebende FPC-Antennen (Flexible Printed Circuit) für WiFi 6/WiFi 6E-Anwendungen in den Bändern 2,4 GHz, 5 GHz und 6 GHz. Die ANT-W63-FPC-SH-Antennen bieten eine von der Grundplatte unabhängige Dipol-Lösung für interne/eingebaute Antennen. Dank der Flexibilität und der selbstklebenden Rückseite lässt sich die ANT-W63-FPC-SH-Serie leicht in RF-transparente (z. B. Kunststoff-) Gehäuse einbauen, was eine Abdichtung gegen Umwelteinflüsse ermöglicht und die Antenne vor Beschädigungen schützt. Der Anschluss an das Funkgerät erfolgt über ein Koaxialkabel, das mit einem MHF1/U.FL-Stecker (Buchse) oder einem MHF4-Stecker (Buchse) abgeschlossen ist.
Leistung bei 2,4 GHz bis 2,5 GHz
VSWR ≤ 1,8
Spitzengewinn 5,5 dBi
Wirkungsgrad 85 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 1,5
Spitzengewinn 7,8 dBi
Wirkungsgrad 76 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
25,3 mm x 20,3 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
VSWR ≤ 1,8
Spitzengewinn 5,5 dBi
Wirkungsgrad 85 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 1,5
Spitzengewinn 7,8 dBi
Wirkungsgrad 76 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
25,3 mm x 20,3 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
Technische Daten
Eigenschaft | Wert |
---|---|
HF-Protokolle | WiFi |
Intern/Extern | Intern |
Physische Form Antenne | Leiterplatte |
Frequenzbereich | 2,4 GHz, 5 GHz |
Montageart | Klebstoff |
Montageart Antenne | selbstklebend |
Anschlusstyp | U.FL |
Verstärkung | 8.5dBi |
Kabellänge | 50mm |
Richtcharakteristik Antenne | Rundstrahlantenne |
Steckverbindertyp | Buchse |
Innerer Aufbau Antenne | Dipol |
Gewicht | 0.4g |
Abmessungen | 0.1x20x25mm |
Höhe | 0.1mm |
Breite | 20mm |
Tiefe | 25mm |
Betriebstemperatur min. | -40°C |
Serie | LFPCW63 |
Betriebstemperatur max. | +85°C |
