- RS Best.-Nr.:
- 249-3327
- Herst. Teile-Nr.:
- ANT-W63-FPC-SH50UF
- Marke:
- Linx
900 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro Stück (In einem Beutel mit 100)
335,58 €
(ohne MwSt.)
399,34 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Beutel* |
1 - 1 | 335,58 € | 33.558,00 € |
2 - 4 | 302,02 € | 30.202,00 € |
5 + | 277,86 € | 27.786,00 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 249-3327
- Herst. Teile-Nr.:
- ANT-W63-FPC-SH50UF
- Marke:
- Linx
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TW
Produktdetails

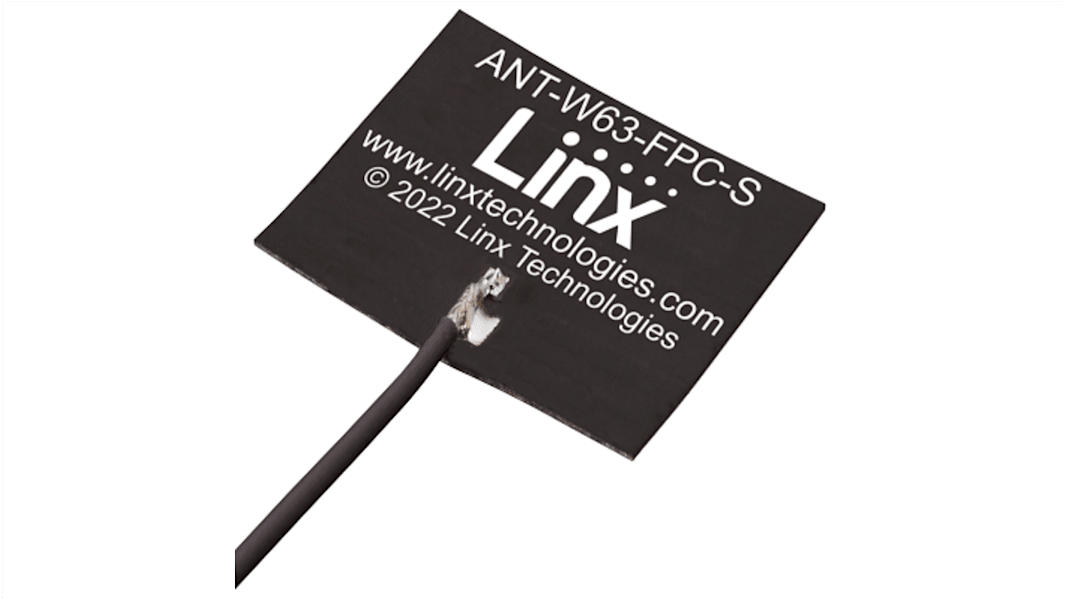

Die Antennen der Serie ANT-W63-FPC-SH von Linx Technologies sind 25 mm x 20 mm große selbstklebende FPC-Antennen (Flexible Printed Circuit) für WiFi 6/WiFi 6E-Anwendungen in den Bändern 2,4 GHz, 5 GHz und 6 GHz. Die ANT-W63-FPC-SH-Antennen bieten eine von der Grundplatte unabhängige Dipol-Lösung für interne/eingebaute Antennen. Dank der Flexibilität und der selbstklebenden Rückseite lässt sich die ANT-W63-FPC-SH-Serie leicht in RF-transparente (z. B. Kunststoff-) Gehäuse einbauen, was eine Abdichtung gegen Umwelteinflüsse ermöglicht und die Antenne vor Beschädigungen schützt. Der Anschluss an das Funkgerät erfolgt über ein Koaxialkabel, das mit einem MHF1/U.FL-Stecker (Buchse) oder einem MHF4-Stecker (Buchse) abgeschlossen ist.
Leistung bei 2,4 GHz bis 2,5 GHz
VSWR ≤ 1,8
Spitzengewinn 5,5 dBi
Wirkungsgrad 85 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 1,5
Spitzengewinn 7,8 dBi
Wirkungsgrad 76 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
25,3 mm x 20,3 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
VSWR ≤ 1,8
Spitzengewinn 5,5 dBi
Wirkungsgrad 85 %
Leistung bei 5,950 GHz bis 7,125 GHz
VSWR ≤ 1,5
Spitzengewinn 7,8 dBi
Wirkungsgrad 76 %
Grundflächenunabhängige Dipolantenne
Kompakt, niedriges Profil
25,3 mm x 20,3 mm x 0,1 mm
Kleberückseite haftet dauerhaft auf Nichtmetallgehäusen mit 3M 467MP™/200MP-Kleber
Flexibel für den Einbau in anspruchsvolle Gehäuse
Technische Daten
Eigenschaft | Wert |
---|---|
Intern/Extern | Intern |
HF-Protokolle | WiFi |
Frequenzbereich | 2,4 GHz, 5 GHz |
Physische Form Antenne | Leiterplatte |
Montageart | Klebstoff |
Montageart Antenne | selbstklebend |
Anschlusstyp | U.FL |
Verstärkung | 8.5dBi |
Steckverbindertyp | Buchse |
Richtcharakteristik Antenne | Rundstrahlantenne |
Kabellänge | 50mm |
Innerer Aufbau Antenne | Dipol |
Abmessungen | 0.1x20x25mm |
Gewicht | 0.4g |
Höhe | 0.1mm |
Breite | 20mm |
Tiefe | 25mm |
Betriebstemperatur max. | +85°C |
Betriebstemperatur min. | -40°C |
Serie | LFPCW63 |
