- RS Best.-Nr.:
- 442-9398
- Herst. Teile-Nr.:
- 1SVR550217R4100
- Marke:
- ABB
11 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
Im Warenkorb
Preis pro Stück
56,39 €
(ohne MwSt.)
67,10 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 56,39 € |
5 + | 54,66 € |
- RS Best.-Nr.:
- 442-9398
- Herst. Teile-Nr.:
- 1SVR550217R4100
- Marke:
- ABB
Rechtliche Anforderungen
- Ursprungsland:
- BG
Produktdetails

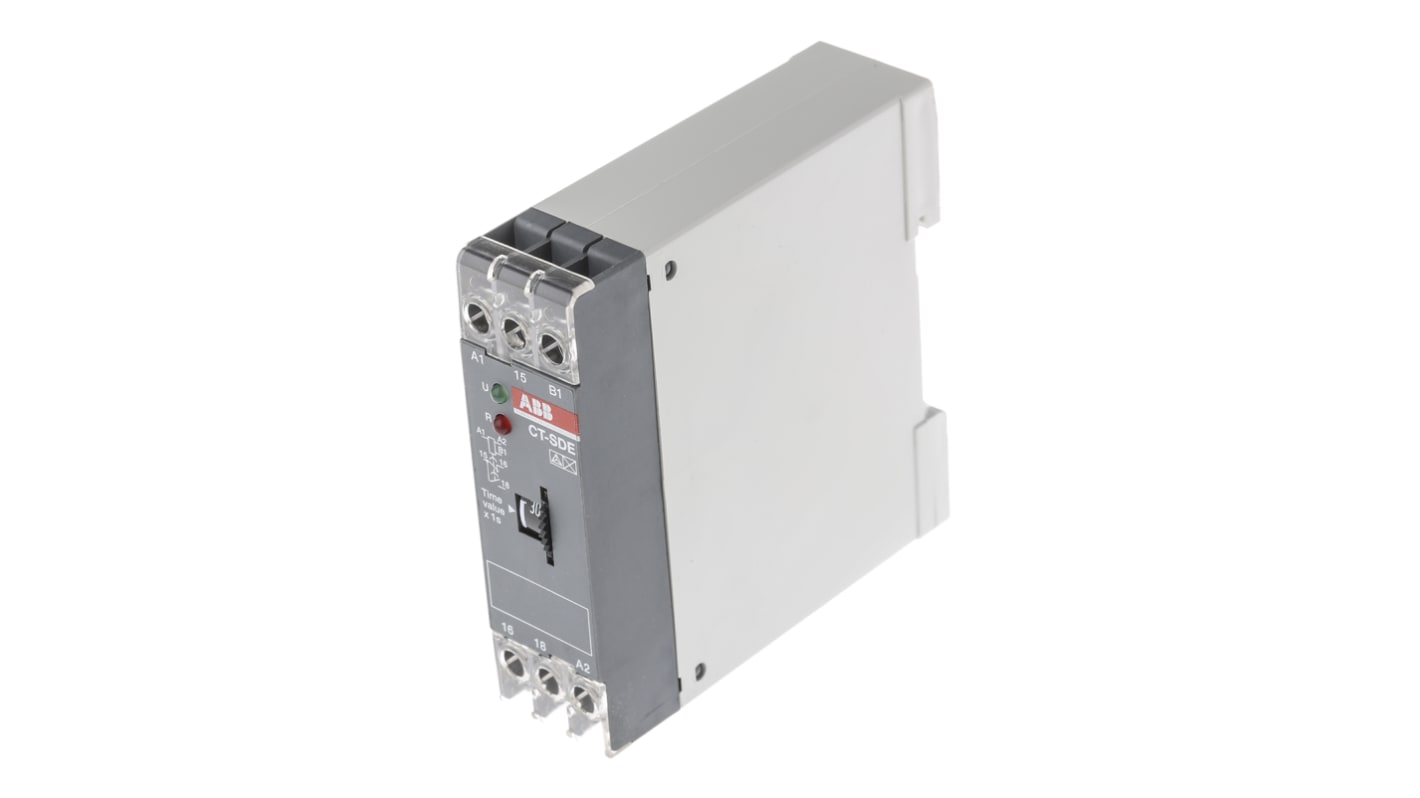

CT-SDE - Stern-Dreieck
Standard-Zeitrelais mit 1 Funktion, 1 Zeitbereich
In gebräuchlichsten Zeiten und Versorgungsspannungsausführungen
Alle Zeiteinstellungen über Absolutskalen
Funktionsangabe in internationaler Symbolik auf der Frontseite
Max. 2 Versorgungsspannungen über Klemmenanwahl in einem Gerät
Klemmentechnik, max. 2x1,5mm2 mit Adernendhülse
Sehr preisgünstige Standard-Zeitrelais
Feineinstellung des Zeitwertes in Absolutwerten über frontseitiges Potenziometer
Ansteuerung über potentialbehaftete Kontakte, ober über die Versorgungsspannung
Ausgang 1 Wechsler
In gebräuchlichsten Zeiten und Versorgungsspannungsausführungen
Alle Zeiteinstellungen über Absolutskalen
Funktionsangabe in internationaler Symbolik auf der Frontseite
Max. 2 Versorgungsspannungen über Klemmenanwahl in einem Gerät
Klemmentechnik, max. 2x1,5mm2 mit Adernendhülse
Sehr preisgünstige Standard-Zeitrelais
Feineinstellung des Zeitwertes in Absolutwerten über frontseitiges Potenziometer
Ansteuerung über potentialbehaftete Kontakte, ober über die Versorgungsspannung
Ausgang 1 Wechsler
Rückfallverzögertes Zeitrelais AHF/Ausschaltverzögerung
Start der Funktion über potentialbehafteten Steuerkontakt
Versorgungsspannung=Steuerspannung
Steuerspannung muß direkt an Klemmen A1 und Y1 abgegriffen werden, um fehlerfreie Funktion zu garantieren
Zulassungen
UL, CSA, GL, DIN VDE, IEC
Technische Daten
Eigenschaft | Wert |
---|---|
Versorgungsspannung | 24 V ac/dc, 200 → 240V ac |
Montage Typ | DIN-Schienen |
Anzahl der Zeitfunktionen | Einschaltverzögerung |
Zeitbereich | 0.3 → 30s |
Anzahl der Kontakte | 2 |
Anzahl der Zeitfunktionen | Einfach |
Kontaktanordnung | 1-poliger Wechsler |
Zeitabschnitt | Sekunden |
Strom max. | 4A |
Spannung max. | 250V |
Schaltkonfiguration | 2-poliger Wechsler |
Anschluss Typ | Schraubbefestigung |
Breite | 22.5mm |
Spannungsversorgung | Extern |
Tiefe | 78mm |
Serie | 1SVR |
Länge | 78.5mm |
Betriebstemperatur max. | +60°C |
Betriebstemperatur min. | -20°C |
Kontaktmaterial | Silber Cadmium Oxid, |
