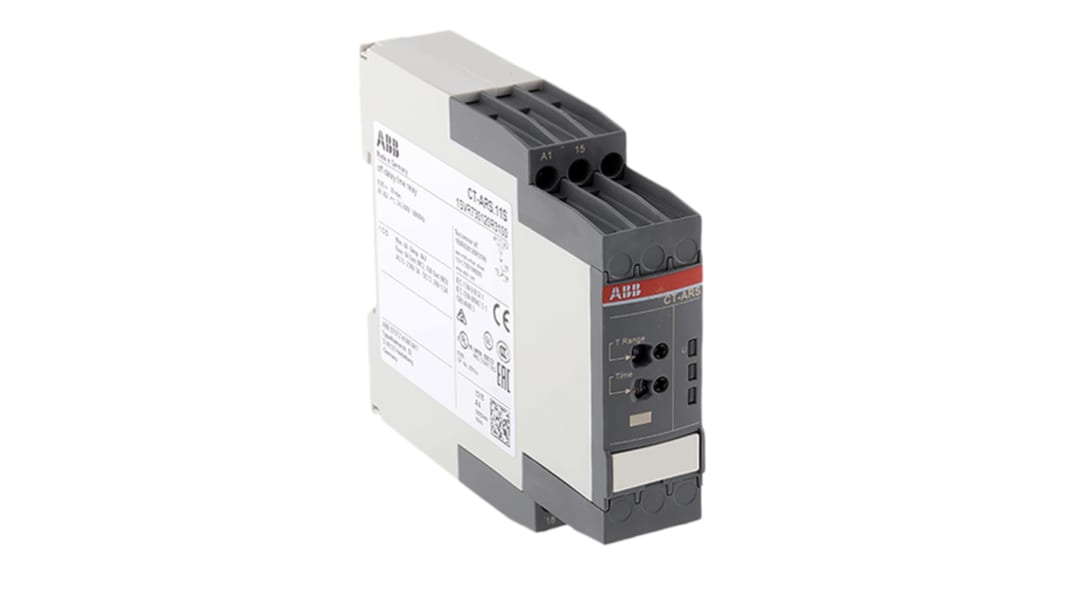

ABB Zeitrelais, DIN-Hutschiene 24 V dc 24V ac, 240 V ac, 0.05 s to 10 min, 1 Kont. 1, 1-poliger Umschalter
- RS Best.-Nr.:
- 746-7019
- Herst. Teile-Nr.:
- 1SVR730120R3100 CT-ARS.11S
- Marke:
- ABB
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Stück)*
151,80 €
(ohne MwSt.)
180,64 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 2 Einheit(en) versandfertig
- Zusätzlich 5 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 4 | 151,80 € |
| 5 + | 147,17 € |
*Richtpreis
- RS Best.-Nr.:
- 746-7019
- Herst. Teile-Nr.:
- 1SVR730120R3100 CT-ARS.11S
- Marke:
- ABB
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | ABB | |
| Produkt Typ | Zeitrelais | |
| Montageart | DIN-Hutschiene | |
| Funktion | Ausschaltverzögerung | |
| Zeitbereich | 0.05 s to 10 min | |
| Anzahl der Kontakte | 1 | |
| Anzahl der Zeitfunktionen | 1 | |
| Kontakt Konfiguration | 1-poliger Umschalter | |
| IP-Schutzart | IP20, IP50 | |
| Versorgungsspannung AC | 24V ac, 240V ac | |
| Betriebstemperatur min. | -25°C | |
| Versorgungsspannung DC | 24 V dc | |
| Kontaktstrom | 4A | |
| Maximale Betriebstemperatur | 60°C | |
| Anschlusstyp | Schraube | |
| Modus | Ausschaltverzögerung | |
| Breite | 22.5mm | |
| Normen/Zulassungen | RoHS | |
| Länge | 103.70mm | |
| Höhe | 85.60mm | |
| Alle auswählen | ||
|---|---|---|
Marke ABB | ||
Produkt Typ Zeitrelais | ||
Montageart DIN-Hutschiene | ||
Funktion Ausschaltverzögerung | ||
Zeitbereich 0.05 s to 10 min | ||
Anzahl der Kontakte 1 | ||
Anzahl der Zeitfunktionen 1 | ||
Kontakt Konfiguration 1-poliger Umschalter | ||
IP-Schutzart IP20, IP50 | ||
Versorgungsspannung AC 24V ac, 240V ac | ||
Betriebstemperatur min. -25°C | ||
Versorgungsspannung DC 24 V dc | ||
Kontaktstrom 4A | ||
Maximale Betriebstemperatur 60°C | ||
Anschlusstyp Schraube | ||
Modus Ausschaltverzögerung | ||
Breite 22.5mm | ||
Normen/Zulassungen RoHS | ||
Länge 103.70mm | ||
Höhe 85.60mm | ||
- Ursprungsland:
- DE
Zeitrelais von ABB, 24 V Versorgungsspannung, Ausschaltverzögerungsfunktion – 1SVR730120R3100 CT-ARS.11S
Dieses Zeitrelais wurde entwickelt, um eine kontrollierte Abschaltverzögerung in elektrischen Schaltkreisen für industrielle Schalttafeln und Automatisierungssysteme einzuführen. Es nimmt sowohl Gleich- als auch Wechselstromversorgungen auf und bietet einen einzigen Umschaltkontakt für zeitgesteuerte Schaltvorgänge. Das Gerät ist für die DIN-Schienenmontage vorgesehen und verfügt über Schraubanschlüsse für eine einfache Schalttafelverdrahtung unter moderaten Umgebungsbedingungen.
Merkmale und Vorteile:
• Einstellzeitbereich von 0,05 s bis 10 min für präzise Verzögerungssteuerung
• Einzelner SPDT-Kontakt mit bis zu 4 A für das Schalten geringer Lasten
• Zweifache Versorgungsoptionen von 24 V DC und 24 V AC für flexible Integration
• DIN-Schienenmontage für schnelle Installation in Schaltschränken
• Schutzstufen IP20 und IP50 schützen die internen Komponenten
• Einzelner SPDT-Kontakt mit bis zu 4 A für das Schalten geringer Lasten
• Zweifache Versorgungsoptionen von 24 V DC und 24 V AC für flexible Integration
• DIN-Schienenmontage für schnelle Installation in Schaltschränken
• Schutzstufen IP20 und IP50 schützen die internen Komponenten
Anwendungsbereich
• Wird zur Sequenzierung von Schaltkreisen in Automatisierungssystemen verwendet
• Geeignet für Timing-Funktionen in Schalttafeln
• Ideal für die Verzögerung der Stromversorgung von Motoren und Betätigungselementen
• Kann zur Steuerung des Abschaltens von Lampen oder Alarmen verwendet werden
• Einsatz mit Niederspannungs-Steuerungsnetzen in Maschinen
• Geeignet für Timing-Funktionen in Schalttafeln
• Ideal für die Verzögerung der Stromversorgung von Motoren und Betätigungselementen
• Kann zur Steuerung des Abschaltens von Lampen oder Alarmen verwendet werden
• Einsatz mit Niederspannungs-Steuerungsnetzen in Maschinen
Welche Art von Klemmen ist für elektrische Verbindungen vorgesehen?
Es verwendet Schraubklemmen, um Leiter zu sichern und die Schalttafelverdrahtung zu erleichtern.
Wie viele Timing-Funktionen bietet das Gerät?
Das Gerät bietet eine einzelne Timer-Funktion, die als Abschaltverzögerung konfiguriert ist.
Bei welchen Umgebungstemperaturen funktioniert er zuverlässig?
Er ist für den Betrieb zwischen -25 °C und 60 °C ausgelegt.
Wie viele Kontakte und welche Konfiguration hat er?
Es gibt einen Kontakt, der als einpoliger Doppelausgang angeordnet ist.
Welche Befestigungsart ist für die Installation erforderlich?
Er ist für die Montage auf DIN-Schienen konzipiert und passt in Standard-Verteilerschränke.
Approvals
UL 508, CAN/CSA C22.2 No.14, GL, GOST, CB-Schema, CCC, CE und C-Tick
