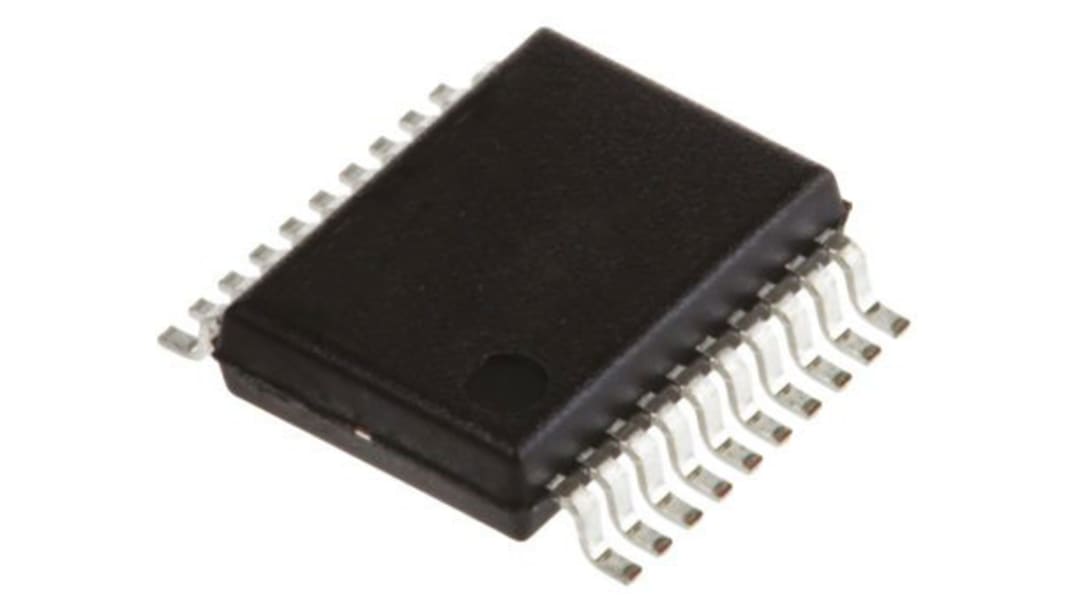

Maxim Integrated 12 bit ADC MAX1202BCAP+ Octal, 133ksps SSOP, 20-Pin
- RS Best.-Nr.:
- 190-5069
- Herst. Teile-Nr.:
- MAX1202BCAP+
- Marke:
- Maxim Integrated
161 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
13,71 €
(ohne MwSt.)
16,31 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 + | 13,71 € |
- RS Best.-Nr.:
- 190-5069
- Herst. Teile-Nr.:
- MAX1202BCAP+
- Marke:
- Maxim Integrated
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
8-Kanal-Einseitig- oder 4-Kanal-Differenzial-Eingänge
Funktioniert mit einfachen +5-V- oder dualen ±5-V-Stromversorgungen
Vom Benutzer einstellbare Ausgangslogikebenen (2,7 V bis 5,25 V)
Geringer Stromverbrauch
1,5 mA (Betriebsmodus)
2 μA (Abschaltmodus)
Interne Spur/Haltefunktion, 133 kHz Abtastrate
Interne 4,096-V-Referenz (MAX1202)
SPI/MICROWIRE/TMS320-kompatible serielle 4-adrige Schnittstelle
Software-konfigurierbare unipolare/bipolare Eingänge
20-polig PDIP/SSOP
Anwendungen
Mischversorgungssysteme mit 5 V/3 V.
Batteriebetriebene Anwendungen
Datenerfassung
Hochpräzise Prozesssteuerung
Informationsüberlagerung
Funktioniert mit einfachen +5-V- oder dualen ±5-V-Stromversorgungen
Vom Benutzer einstellbare Ausgangslogikebenen (2,7 V bis 5,25 V)
Geringer Stromverbrauch
1,5 mA (Betriebsmodus)
2 μA (Abschaltmodus)
Interne Spur/Haltefunktion, 133 kHz Abtastrate
Interne 4,096-V-Referenz (MAX1202)
SPI/MICROWIRE/TMS320-kompatible serielle 4-adrige Schnittstelle
Software-konfigurierbare unipolare/bipolare Eingänge
20-polig PDIP/SSOP
Anwendungen
Mischversorgungssysteme mit 5 V/3 V.
Batteriebetriebene Anwendungen
Datenerfassung
Hochpräzise Prozesssteuerung
Informationsüberlagerung
Technische Daten
Eigenschaft | Wert |
|---|---|
| Architektur | SAR |
| Anzahl der A/D-Wandler | 8 |
| Auflösung | 12 bit |
| Abtastrate | 133ksps |
| Eingangs-Typ | Analog |
| Montage-Typ | SMD |
| Gehäusegröße | SSOP |
| Pinanzahl | 20 |
| Integrale Nichtlinearität | ±1LSB |
| Digital Interface Typ | Serieller 4-Draht, Mikrodraht, SPI |
| Stromversorgungs-Typ | Dual, Single |
| Versorgungsspannung einzeln typ. | 5 V |
| Abmessungen | 7.33 x 5.38 x 1.78mm |
| Betriebstemperatur min. | 0 °C |
| Betriebstemperatur max. | 70 °C |
