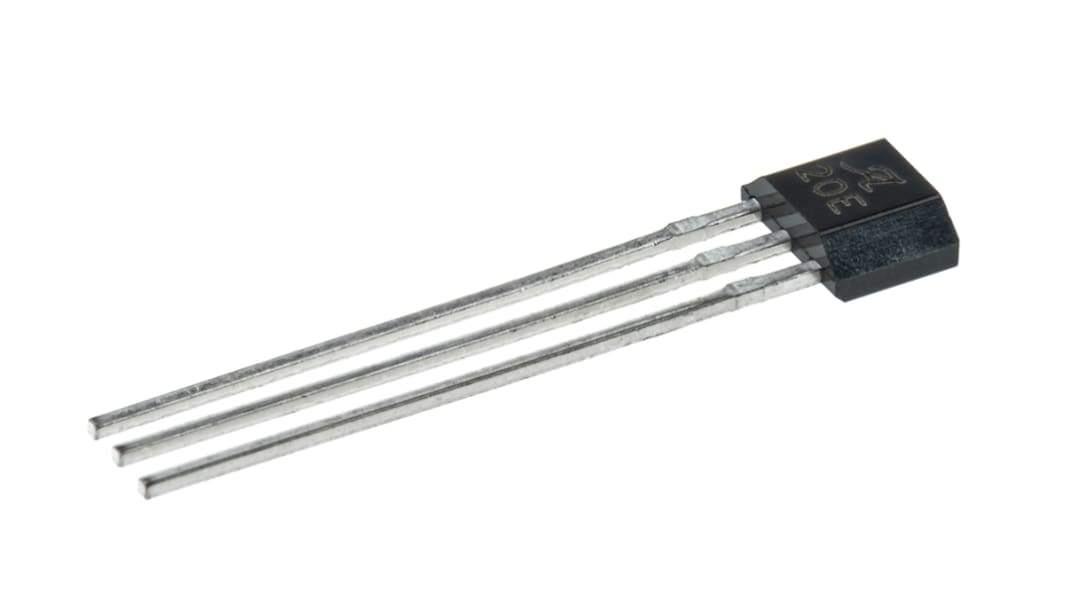

Allegro Microsystems Hall-Effekt-Sensor Schalter THT Unipolar SIP 3-Pin
- RS Best.-Nr.:
- 170-9086
- Herst. Teile-Nr.:
- A1120EUA-T
- Marke:
- Allegro Microsystems
Alle Bewegungssensor ICs anzeigen
6000 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Preis pro Stück (In in einem Beutel mit 500)
1,073 €
(ohne MwSt.)
1,277 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Beutel* |
| 500 + | 1,073 € | 536,50 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 170-9086
- Herst. Teile-Nr.:
- A1120EUA-T
- Marke:
- Allegro Microsystems
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Chopper-stabilisierte Hall-Effekt-Sensorschalter A1120/1/2/3/5, Allegro Microsystems
Die unpolaren Hall-Effekt-Schalter A1120, A1121, A1122, A1123 und A1125 von Allegro Microsystems sind temperaturstabile und beanspruchbare Sensor-ICs. Leistung bei hohen Temperaturen wird durch dynamische Offset-Annullierung möglich gemacht, durch die die Offset-Restspannung verringert wird, die normalerweise durch Geräteüberformung, Temperaturabhängigkeiten und thermische Beanspruchung verursacht wird.
Sie enthalten einen Spannungsregler, einen Hall-Spannungsgenerator, einen Kleinsignalverstärker, Chopper-Stabilisierung, einen Schmitt-Trigger und einen kurzschlussgeschützten Open-Drain-Ausgang zum Sinken auf bis zu 25 mA. Der Spannungsregler ermöglicht Versorgungsspannungen von 3 V bis 24 V.
Bei den A1120, A1121, A1122 und A1123 schaltet ein Südpol den Ausgang ein eine Aufhebung schaltet den Ausgang aus. Bei dem A1125 ist es umgekehrt und der Südpol schaltet den A1125-Ausgang aus.
Sie enthalten einen Spannungsregler, einen Hall-Spannungsgenerator, einen Kleinsignalverstärker, Chopper-Stabilisierung, einen Schmitt-Trigger und einen kurzschlussgeschützten Open-Drain-Ausgang zum Sinken auf bis zu 25 mA. Der Spannungsregler ermöglicht Versorgungsspannungen von 3 V bis 24 V.
Bei den A1120, A1121, A1122 und A1123 schaltet ein Südpol den Ausgang ein eine Aufhebung schaltet den Ausgang aus. Bei dem A1125 ist es umgekehrt und der Südpol schaltet den A1125-Ausgang aus.
Unipolare Schaltpunkte
Widerstandsfähig gegen physische Belastung
Überragende Temperaturstabilität
Ausgangs-Kurzschlussschutz
Betrieb mit ungeregelter Versorgungsspannung
Widerstandsfähig gegen physische Belastung
Überragende Temperaturstabilität
Ausgangs-Kurzschlussschutz
Betrieb mit ungeregelter Versorgungsspannung
Hall-Effekt-Sensoren, Allegro MicroSystems
Technische Daten
| Eigenschaft | Wert |
| Sensor-Typ | Hall-Effekt-Sensoren |
| Montage-Typ | THT |
| Magnet-Typ | Unipolar |
| Arbeitsspannnung max. | 24 V |
| Arbeitsspannnung min. | 3 V |
| Gehäusegröße | SIP |
| Pinanzahl | 3 |
| Betriebstemperatur max. | +85 °C |
| Betriebstemperatur min. | –40 °C |
