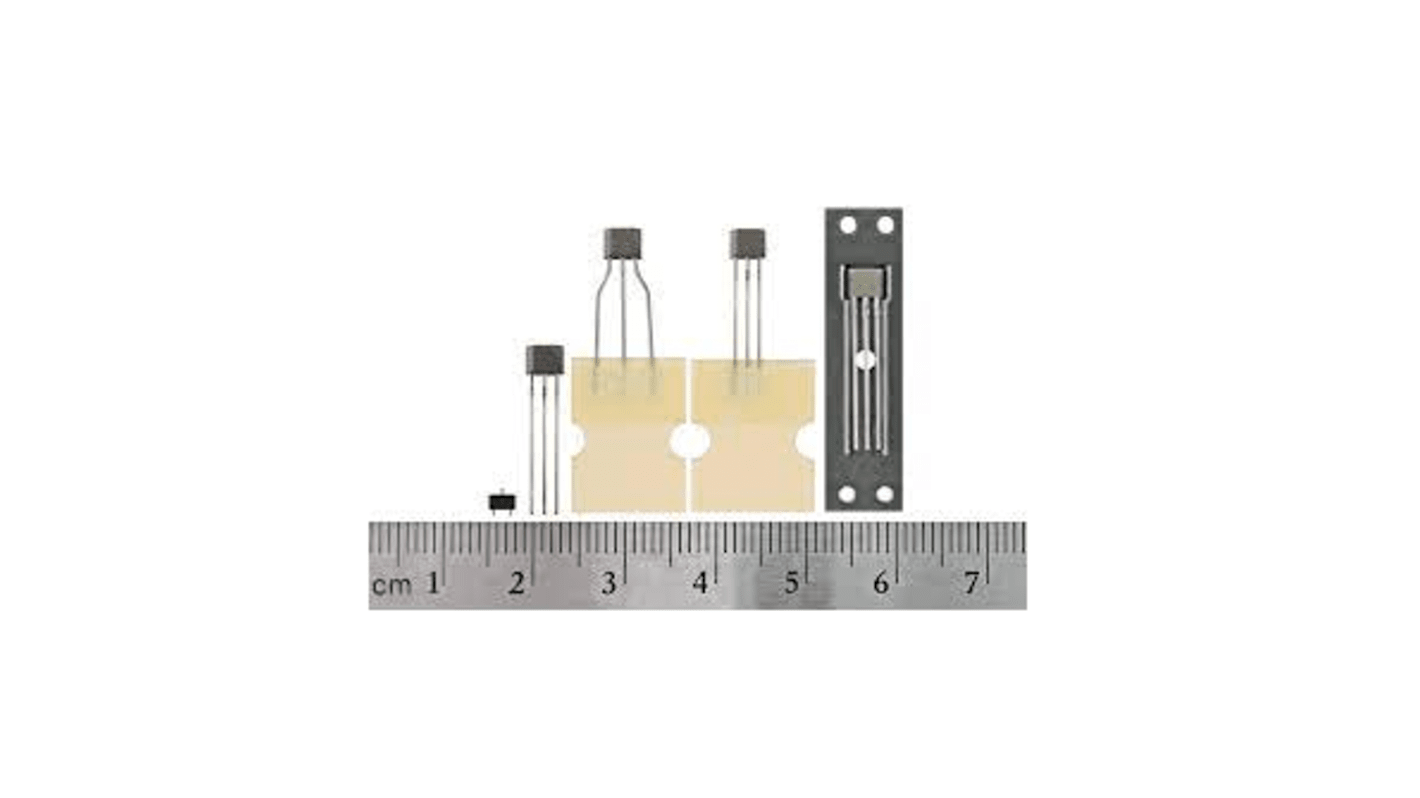

Honeywell Technologies Hall-Effekt-Sensor Durchsteckmontage 3 V 28V IC Bipolar Digital TO-92 3-Pin
- RS Best.-Nr.:
- 236-2757
- Herst. Teile-Nr.:
- SS461R
- Marke:
- Honeywell
Mengenrabatt sichern
50 weitere Einheiten hinzufügen, um 1,80 € zu sparen
Mengenpreis-Optionen anzeigenZwischensumme (1 Packung mit 5 Stück)*
6,60 €
(ohne MwSt.)
7,85 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 2.980 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Packung* | Ihre Ersparnis |
|---|---|---|---|
| 5 - 45 | 1,32 € | 6,60 € | - |
| 50 - 95 | 1,284 € | 6,42 € | 1,80 € |
| 100 - 245 | 1,248 € | 6,24 € | 7,20 € |
| 250 - 495 | 1,214 € | 6,07 € | 26,50 € |
| 500 + | 1,184 € | 5,92 € | 68,00 € |
*Richtpreis
- RS Best.-Nr.:
- 236-2757
- Herst. Teile-Nr.:
- SS461R
- Marke:
- Honeywell
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Honeywell | |
| Sensortyp | Hall-Effekt-Sensoren | |
| Produkt Typ | Hall-Effekt-Sensor | |
| Technologie | Digital | |
| Montageart | Durchsteckmontage | |
| Schnittstellentyp | IC | |
| Magnet-Typ | Bipolar | |
| Minimale Versorgungsspannung | 3V | |
| Gehäusegröße | TO-92 | |
| Maximale Versorgungsspannung | 28V | |
| Betriebstemperatur min. | -40°C | |
| Pinanzahl | 3 | |
| Maximale Betriebstemperatur | 150°C | |
| Breite | 1.57mm | |
| Serie | SS | |
| Normen/Zulassungen | RoHS-compliant | |
| Länge | 4.06mm | |
| Höhe | 3mm | |
| Versorgungsstrom | 20mA | |
| Automobilstandard | Nein | |
| Reaktionszeit | 10μs | |
| Alle auswählen | ||
|---|---|---|
Marke Honeywell | ||
Sensortyp Hall-Effekt-Sensoren | ||
Produkt Typ Hall-Effekt-Sensor | ||
Technologie Digital | ||
Montageart Durchsteckmontage | ||
Schnittstellentyp IC | ||
Magnet-Typ Bipolar | ||
Minimale Versorgungsspannung 3V | ||
Gehäusegröße TO-92 | ||
Maximale Versorgungsspannung 28V | ||
Betriebstemperatur min. -40°C | ||
Pinanzahl 3 | ||
Maximale Betriebstemperatur 150°C | ||
Breite 1.57mm | ||
Serie SS | ||
Normen/Zulassungen RoHS-compliant | ||
Länge 4.06mm | ||
Höhe 3mm | ||
Versorgungsstrom 20mA | ||
Automobilstandard Nein | ||
Reaktionszeit 10μs | ||
- Ursprungsland:
- CN
Honeywell Serie SS Hall-Effekt-Sensor, 3 V bis 28 V Versorgungsspannung, 10 μs Reaktionszeit - SS461R
Dieser Hall-Effekt-Sensor ist ein digitaler Magnetsensor, der für die Erkennung von bipolaren Feldern in elektronischen Systemen entwickelt wurde. Er funktioniert über einen breiten Versorgungsbereich und wird in einem TO-92-Gehäuse mit Durchsteckbohrung geliefert, das für die Einsteckmontage geeignet ist. Das Gerät arbeitet mit einer 3-poligen Anordnung und Schnittstellen als IC für eine einfache Integration in Steuer- und Sensor-Schaltkreise.
Merkmale und Vorteile:
• Versorgungsspannung von 3 V bis 28 V bietet flexible Stromversorgungsoptionen
• Die Reaktionszeit von 10 μs ermöglicht eine schnelle Schaltleistung
• 20 mA Versorgungsstrom unterstützt vorhersehbares Leistungsbudgeting
• Bipolarer magnetischer Typ erkennt Nord- und Südpol
• Die Betriebstemperatur von -40 °C bis 150 °C eignet sich für raue Umgebungen
• Die Reaktionszeit von 10 μs ermöglicht eine schnelle Schaltleistung
• 20 mA Versorgungsstrom unterstützt vorhersehbares Leistungsbudgeting
• Bipolarer magnetischer Typ erkennt Nord- und Südpol
• Die Betriebstemperatur von -40 °C bis 150 °C eignet sich für raue Umgebungen
Anwendungsbereich
• Geeignet für die Erfassung der Drehzahl in kleinen Motoren
• Ideal für die Näherungserkennung in Schalttafeln
• Wird mit einfachen Leiterplattenschaltkreisen verwendet, die eine Durchsteckmontage erfordern
• Kann zur berührungslosen Positionserfassung in Baugruppen verwendet werden
• Geeignet zum Ersetzen von Magnetschaltern in älteren Systemen
• Ideal für die Näherungserkennung in Schalttafeln
• Wird mit einfachen Leiterplattenschaltkreisen verwendet, die eine Durchsteckmontage erfordern
• Kann zur berührungslosen Positionserfassung in Baugruppen verwendet werden
• Geeignet zum Ersetzen von Magnetschaltern in älteren Systemen
Welche Gehäuseform sollte ich für die Leiterplattenmontage erwarten?
Er wird in einem TO-92-Gehäuse geliefert, das für die Durchsteckmontage vorgesehen ist.
Wie viele Stifte verfügt das Gerät für Anschlüsse?
Die Komponente verfügt über eine 3-polige Konfiguration für Versorgung, Erdung und Signal.
Welchen Versorgungsstrom müssen die Designs aufnehmen?
Die Ausführungen sollten einen typischen Versorgungsstrom von 20 mA berücksichtigen.
Welchen Schnittstellentyp bietet es für Host-Elektronik?
Es bietet eine IC-ähnliche Schnittstelle für digitale Signalisierung.
Welchen Temperatur-Extremen kann der Sensor standhalten?
Er ist für den Betrieb zwischen -40 °C und 150 °C ausgelegt.
