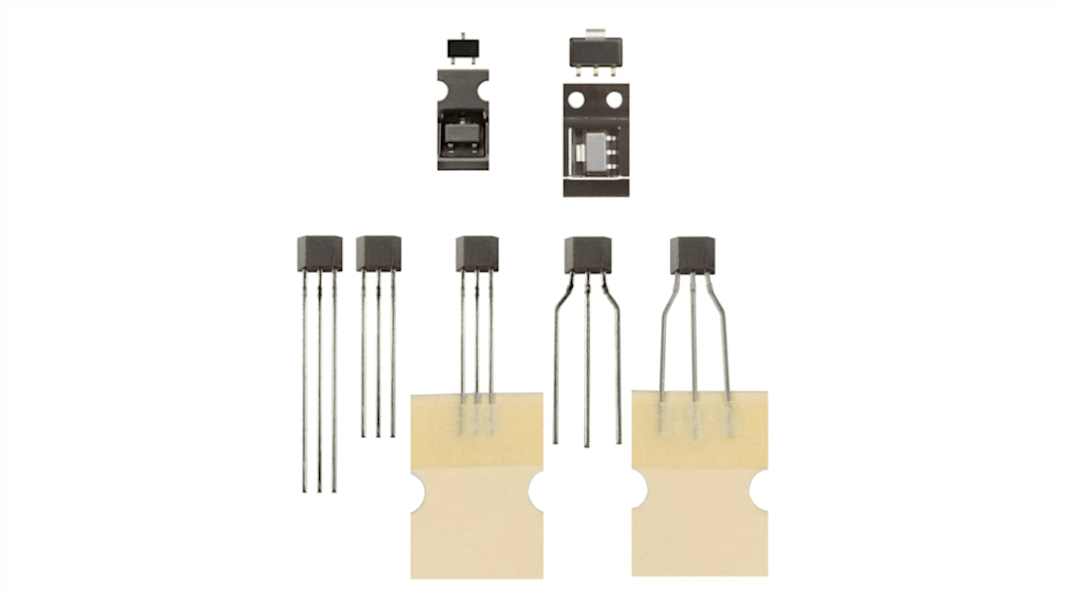

Honeywell Hall-Effekt-Sensor Durchsteckmontage 2.7 V 6.5V Analog Hall Effekt TO-92 3-Pin

Dieser Hall-Effekt-Sensor ist ein dreipoliger linearer magnetischer IC, der in einem TO-92-Gehäuse mit Durchgangsbohrung geliefert wird und zur Umwandlung von Magnetfeldvariationen in ein elektrisches Signal für Elektronik- und Automatisierungssysteme entwickelt wurde. Er arbeitet über einen bescheidenen Versorgungsbereich und ist für die Integration in Schaltungsdesigns vorgesehen, bei denen eine kompakte, schnittstellenfähige Erfassung erforderlich ist.

• Arbeitet von 2,7 V bis 6,5 V und ermöglicht flexible Stromversorgungsanordnungen • Niedriger Versorgungsstrom von 6 mA minimiert die Stromaufnahme des Systems • Lineare Ausgangs-Ansprechzeit von 3 s unterstützt Steady-State-Messungen • Empfindlich gegenüber Magnetfeldveränderungen mit 25 % Empfindlichkeit für reaktionsschnelle Erkennung • Breiter Umgebungsbereich von -40 °C bis 100 °C für unterschiedliche Umgebungsbedingungen

• Geeignet für die Positionserfassung in Linearantrieben und Schienen • Ideal für die Stromerfassung in Leistungssteuerschaltkreisen • Einsatz mit Bewegungserkennungssystemen in der Fabrikautomation • Kann zur Näherungserkennung in mechanischen Baugruppen verwendet werden

Es verwendet eine Durchsteckmontage, die mit Standard-Bohrplatten und Handlötmontage kompatibel ist und die mechanische Sicherung und Verbindung vereinfacht.

Die Gehäusefläche ist klein mit einer Gehäusebreite von ca. 3 mm und einer Länge von nahezu 4,06 mm, was die Platzierung in engen Räumen zwischen anderen Komponenten ermöglicht.

Das Gerät ist eine IC-Schnittstelle, die drei elektrische Anschlüsse für Versorgung, Masse und Ausgang erfordert, die für einfache analoge oder digitale Konditionierungsstufen geeignet sind.

Es nutzt die Hall-Effekt-Technologie, um ein elektrisches Signal zu erzeugen, das proportional zum angewendeten Magnetfeld ist und lineare Magnetfeldmessungen ermöglicht.
