Microchip Bluetooth-Chip Klasse 2, 2.1, 4dBm -86dBm UART USB

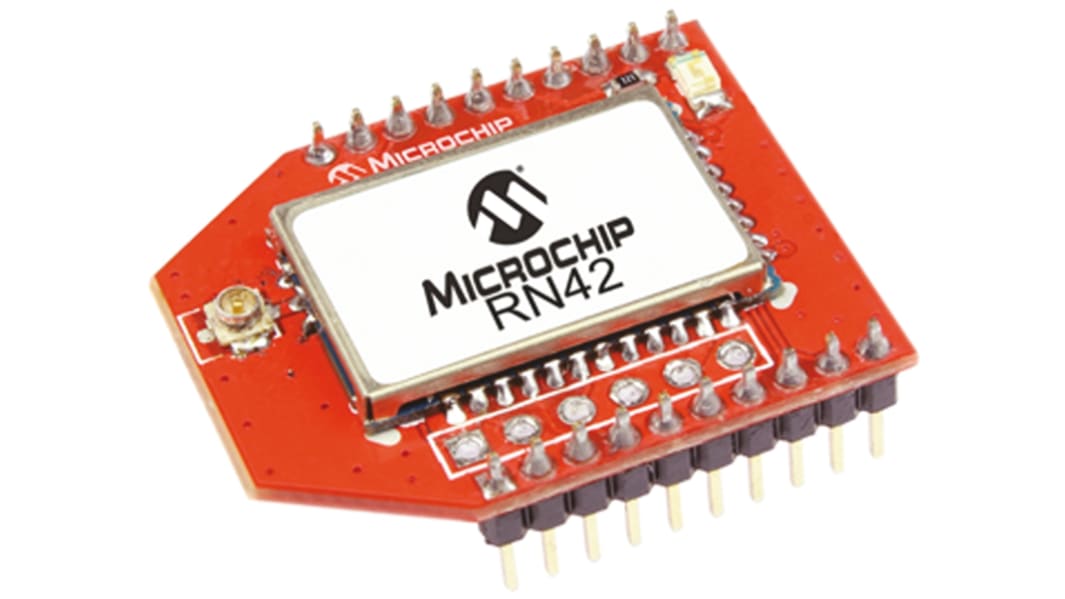

Das Bluetooth-Modul Microchip RN42 der Klasse 2 hat einen kompakten Formfaktor, einen geringen Stromverbrauch und ist eine leicht integrierbare Lösung, um Designs mit Bluetooth-Kommunikation auszustatten. Das RN42 ist vollständig zertifiziert, unterstützt mehrere Schnittstellenprotokolle und bietet eine geringe Leistungsaufnahme, womit es eine ideale eingebettete Lösung ist.

Vollständig qualifizierte Bluetooth-Module Version 2.1, unterstützt Version 2.1 + Enhanced Data Rate (EDR)
Abwärtskompatibel mit Bluetooth 2.0, 1.2 und 1.1
ASCII-Befehlsschnittstelle über UART
Geringer Stromverbrauch: 26 μA Ruhestrom, 3 mA verbunden, 30 mA Senden
Kleiner Formfaktor
Datenverbindungsschnittstellen UART (SPP oder HCI) und USB (nur HCI)
Integrierter Bluetooth-Stack: Profile umfassen GAP, SDP, RFCOMM und L2CAP-Protokoll mit SPP-, HID- und DUN-Profilunterstützung
Bluetooth SIG-qualifiziert
Verzahnte SMD-Pads für Leiterplattenmontage (RN42 / RN42N) oder 2-x-10-Sockel-kompatible Stifte (RN42XV)
Verstärker Klasse 2
Leiterplattenantenne (RN42 / RN42XVP), keine Antenne (RN42N), U.FL-Antennenbuchse (RN42XVU)
AES-128-Verschlüsselung
Kompatibel mit den Microchip Mikrocontroller-Serien: PIC16F, PIC18F, PIC24F/H, dsPIC33 und PIC32

HF-Frequenzbereich: 2,402 GHz bis 2,480 GHz mit 79 Kanälen
HF-Ausgangsleistung: +4 dBm
Empfängerempfindlichkeit: –80 dBm
Reichweite bis 10 Meter
Dauerhafte SPP-Datenraten: 240 kbit/s (Slave-Modus), 300 kbit/s (Master-Modus)
HCI-Datenraten: 1.5 Mbit/s dauerhaft, 3,0 Mbit/s Burst im HCI-Modus
Hostkommunikation: Seriell UART mit RTS/CTS-Flusssteuerung
Stromversorgung: +3,0 V bis +3,6 V dc

Bluetooth, FCC, IC, CE

Bluetooth – Microchip
