- RS Best.-Nr.:
- 161-7869
- Herst. Teile-Nr.:
- KV 120
- Marke:
- Lumberg
Voraussichtlich ab 23.05.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Box à 50)
9,953 €
(ohne MwSt.)
11,844 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Box* |
50 + | 9,953 € | 497,65 € |
*Bitte VPE beachten |
Alternative
Dieses Produkt ist derzeit nicht verfügbar. Folgende mögliche Alternative können wir anbieten:
- RS Best.-Nr.:
- 161-7869
- Herst. Teile-Nr.:
- KV 120
- Marke:
- Lumberg
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CZ
Produktdetails
KV Kabelbuchsen
Schraubgewinde
533-2778 mit Dominoanordnung (Stift an vier Ecken und mittlerer Stift)
533-2778 mit Dominoanordnung (Stift an vier Ecken und mittlerer Stift)
Normen
IEC60130-9
Lumberg DIN-Steckverbinder

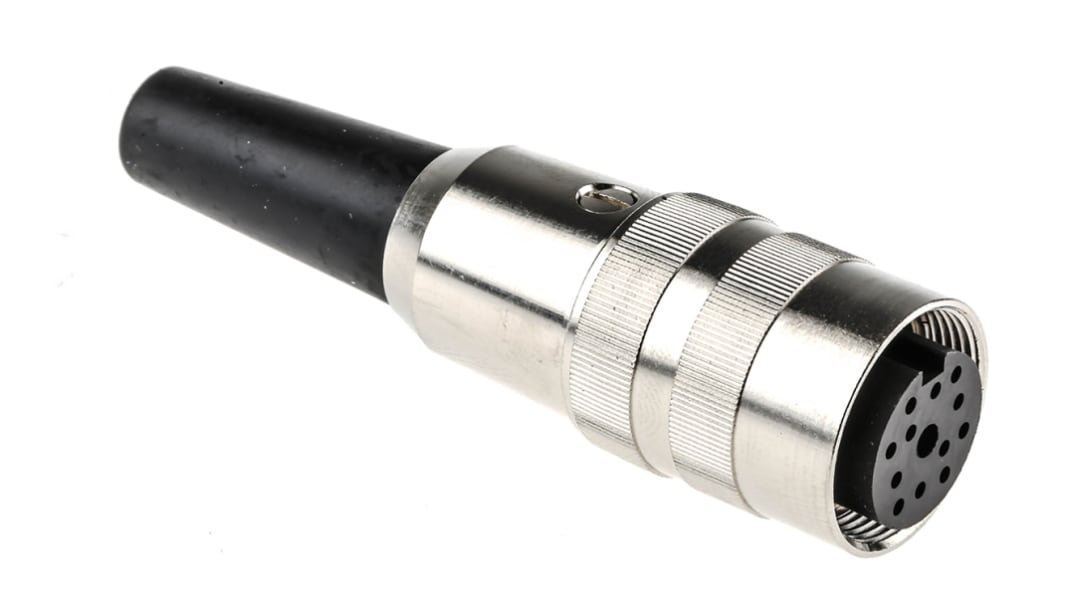

Der Lumberg DIN-Steckverbinder ist rund und wird mit Stiften geliefert, die in einem kreisförmigen Muster innerhalb des Steckverbinders angeordnet sind. Es handelt sich um eine 12-polige DIN-Buchse der Serie KV und hat eine elektrische Nennleistung von 60 V ac und 3 A. Chassis- und Kabelmontage werden mit bis zu 12-poligen Steckern und Buchsen geliefert.
Eigenschaften und Vorteile
• 533-2778 ist ein Domino-Layout (mit einem Stift in vier Ecken und in der Mitte)
• Kabelmontagegerät
• Lange Biegeschutz
• Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
• Gerade Ausführung mit Gewindegelenk und Lötanschlussklemmen
• Die Anschlussmethode ist Lot
• Kabelmontagegerät
• Lange Biegeschutz
• Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
• Gerade Ausführung mit Gewindegelenk und Lötanschlussklemmen
• Die Anschlussmethode ist Lot
Anwendungen
• Automationstechnologie
• Steuerungstechnik
• Medizintechnische Messtechnik
• Steuerungstechnik
• Medizintechnische Messtechnik
Zertifizierungen
• EN 60529
• IEC60130-9
• Schutzart IP40
• IEC60130-9
• Schutzart IP40
Lumberg-Steckverbinder - IP40
Einbau- und Kabelsteckverbinder nach IEC 60130-9. Typische Anwendungsgebiete sind Steuerungstechnik, Automationstechnologie und medizinische Messtechnik.
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 12 |
Gender | Buchse |
Montagetyp | Kabelmontage |
Steckergröße | M16 |
Anschlussart | Löten |
Gehäuseausrichtung | Gerade |
Nennstrom | 3A |
Betriebsspannung | 60 V ac |
Schutzart | IP40 |
DIN-Nummer | DIN EN 60529 |
Serie | KV |
Betriebstemperatur min. | -40°C |
Betriebstemperatur max. | +85°C |
Kontaktmaterial | Messing |
