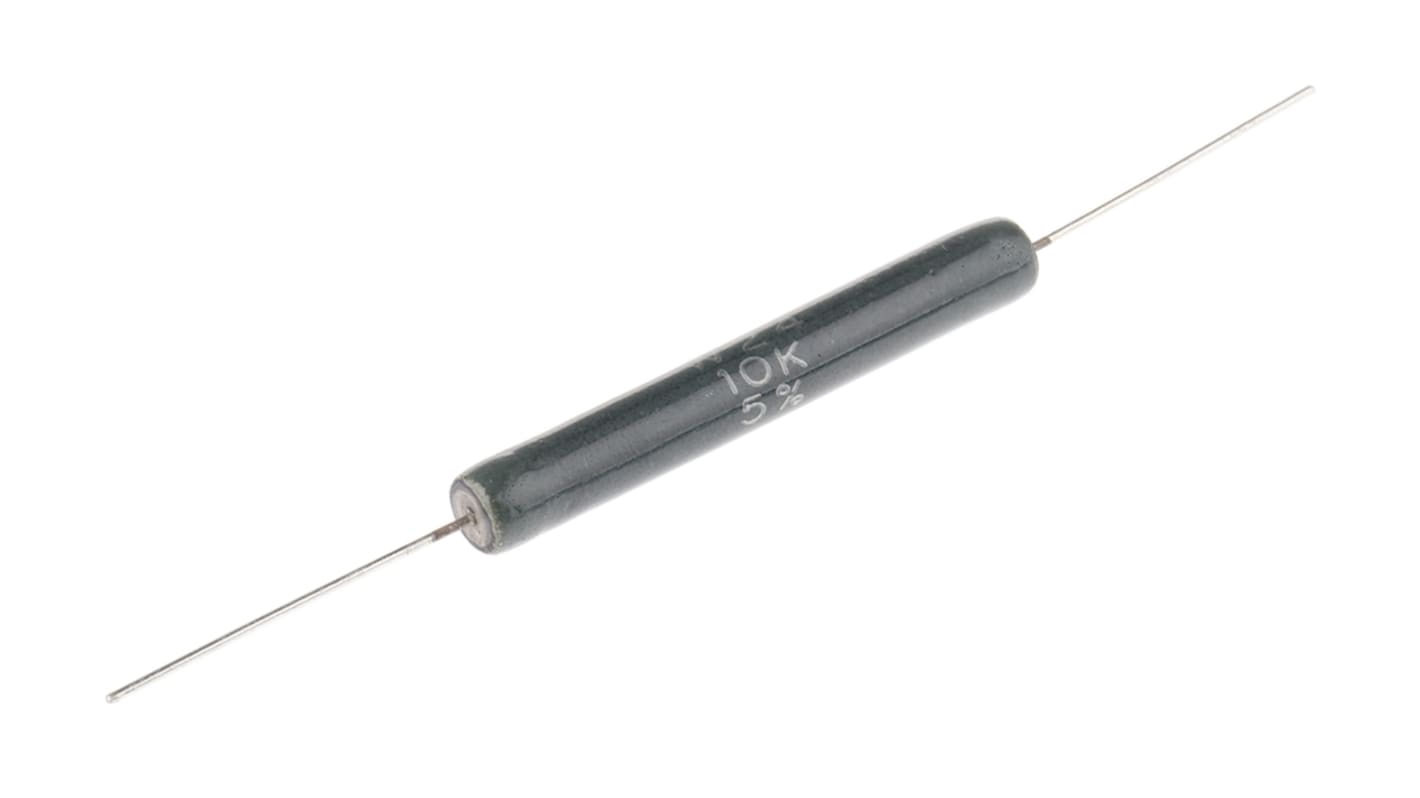

Welwyn W24 Wickel Drahtwiderstand 10kΩ ±5% / 14W

Die Serie W24 umfasst unempfindliche, aus bleifreier Emaille gefertigte Drahtwiderstände
Überlasteigenschaften ideal für Schutzschaltungen
Hohe Stabilität und Zuverlässigkeit
Hohe Wärmeabstrahlung für ihre Größe
Überlasteigenschaften ideal für Schutzschaltungen
Hohe Stabilität und Zuverlässigkeit
Hohe Wärmeabstrahlung für ihre Größe

Hochleistungswiderstände in kleinen Baugrößen, geeignet für raue Umgebungsbedingungen. Ihre hohe Stabilität und Zuverlässigkeit machen sie besonders geeignet für den Einsatz in Schutzschaltungen. Das Widerstandsdrahtelement ist auf ein hochreines Keramiksubstrat gewickelt. Alle Kappen und Anschlussleitungen sind geschweißt, wodurch eine beträchtliche Festigkeit und Widerstandsfähigkeit gegenüber Beschädigungen erreicht wird. Die Emaille-Schutzlackierung ist widerstandsfähig gegenüber allen üblichen Leiterplatten-Reinigungslösungen. Anwendungshinweise. Anschlussleitungen sollten erst in einem Abstand von mindestens 1,5 mm zum Wickelkörper gebogen werden. Der empfohlene Mindest-Biegeradius beträgt 1 mm. Wegen des Verlusts bei der Nennleistung sollten Anschlüsse in nicht weniger als 4 mm Entfernung vom Gehäuse gelötet werden. Auch wenn kalte Emaille einen ausgezeichneten Isolationswiderstand aufweist, so nimmt doch der spezifische Widerstand mit steigender Temperatur ab. Wenn der Widerstand nahe oder mit der maximalen Temperatur betrieben wird, gilt er nicht als isolierend und darf daher nicht in Berührung mit leitfähigen Werkstoffen kommen.
