Omron G2R-2 Leistungsrelais 24V dc Spule 2-poliger Umschalter Leiterplattenmontage 5A 1.1 kΩ 0.53 VA

Alle Elektrische Relais anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

5,77 €

(ohne MwSt.)

6,87 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • 395 Einheit(en) versandfertig
  • Zusätzlich 1.245 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück
Pro Stück
1 - 245,77 €
25 - 494,56 €
50 - 994,34 €
100 - 2494,13 €
250 +3,72 €

*Richtpreis

RS Best.-Nr.:
366-338
Distrelec-Artikelnummer:
137-15-232
Herst. Teile-Nr.:
G2R-2 DC24
Marke:
Omron
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Omron

Produkt Typ

Leistungsrelais

Spulenspannung

24V dc

Kontakt Konfiguration

2-poliger Umschalter

Montageart

Leiterplattenmontage

Serie

G2R-2

Anschlusstyp

Lot

Schaltstrom

5A

Schaltspannung AC

440V ac

Schaltspannung DC

125V dc

Betriebstemperatur min.

-40°C

Schaltleistung

1.25kVA

Maximale Betriebstemperatur

70°C

Spulenwiderstand

1.1kΩ

Normen/Zulassungen

RoHS

Länge

29mm

Spulenleistung

0.53VA

Höhe

25.5mm

Breite

13mm

Kontaktmaterial

Silberlegierung

Kontaktwiderstand

50mΩ

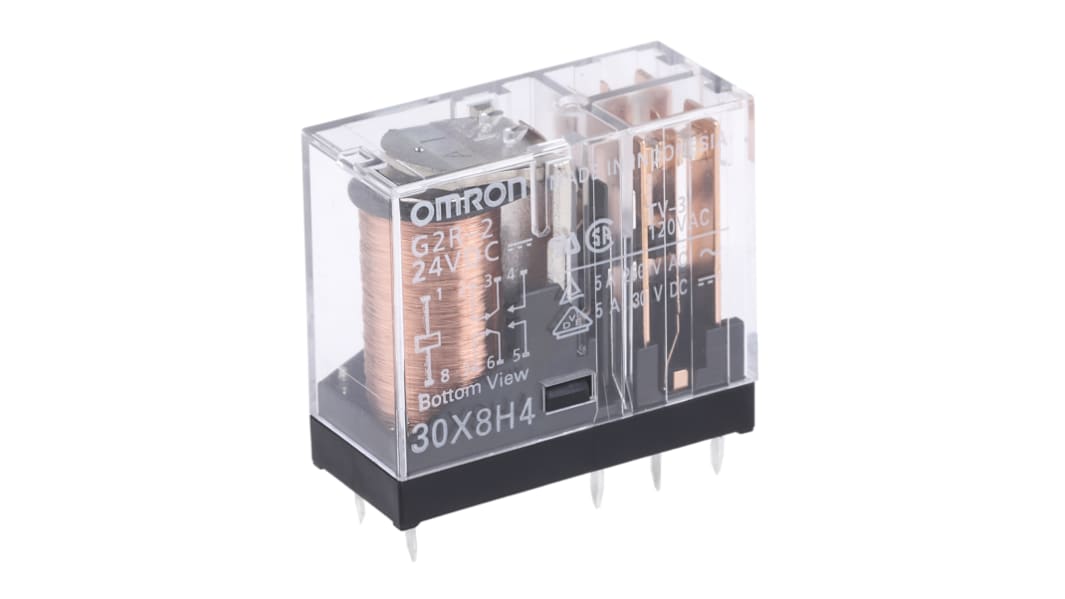

Omron G2R-2 Serie Leistungsrelais, 24 V DC Spulenspannung, 5 A Schaltstrom - G2R-2 DC24


Dieses Leistungsrelais ist eine entscheidende Komponente für Automatisierungs- und Elektronikanwendungen. Er verfügt über ein kompaktes Design mit Abmessungen von 29 mm Länge, 13 mm Tiefe und einer Höhe von 25,5 mm und arbeitet mit einer Spulenspannung von 24 V DC. Die robuste Struktur des Relais ermöglicht eine maximale Schaltspannung von 380 V AC und 125 V DC, was eine hohe Vielseitigkeit in verschiedenen Szenarien gewährleistet.

Merkmale und Vorteile


• DPDT-Konfiguration erhöht die Vielseitigkeit im Schaltungsdesign
• Entwickelt für die Leiterplattenmontage, optimiert die Raumnutzung
• Die Schaltstromkapazität von 5 A unterstützt vielfältige Anwendungen
• Lange Lebensdauer von 10 Millionen Zyklen reduziert den Wartungsbedarf
• Die Durchsteckklemme gewährleistet sichere Verbindungen

Anwendungen


• Wird zur Steuerung von Stromversorgungsgeräten in der industriellen Automatisierung verwendet
• Ideal für relaisbasierte Steuerungssysteme in elektronischen Schaltkreisen
• Kann in der Prozesssteuerung für elektrische Maschinen eingesetzt werden
• Geeignet für die Automobilindustrie, die ein zuverlässiges Schalten erfordert

Welche Bedeutung hat der Spulenwiderstand in diesem Relais?


Der Spulenwiderstand von 1100 Ω ist für den ordnungsgemäßen Betrieb des Relais unerlässlich. Es hilft bei der Bestimmung des zur Stromversorgung der Spule erforderlichen Stroms und optimiert den Stromverbrauch während des Betriebs.

Wie wirkt sich die maximale Schaltspannung auf die Nutzbarkeit aus?


Die maximale Schaltspannung von 380 V AC und 125 V DC ermöglicht den Einsatz dieses Relais in verschiedenen elektrischen Umgebungen und eignet sich daher für verschiedene Anwendungen, die zuverlässige Schaltfunktionen erfordern.

Welche Vorteile bietet die DPDT-Konfiguration?


Die DPDT-Konfiguration ermöglicht die gleichzeitige Steuerung mehrerer Schaltkreise, wodurch komplexe Vorgänge in Automatisierungssystemen ohne zusätzliche Relais möglich sind und die Effizienz der Schaltung verbessert wird.

Kann dieses Relais in Umgebungen mit hohen Temperaturen verwendet werden?


Ja, er funktioniert effektiv in einem Temperaturbereich von -40 °C bis +70 °C und eignet sich daher für Anwendungen in vielfältigen und anspruchsvollen Umgebungen bei gleichbleibender Zuverlässigkeit.

Approvals

UL508; CSA22.2; EN 61810-1; SEV; SEMKO
