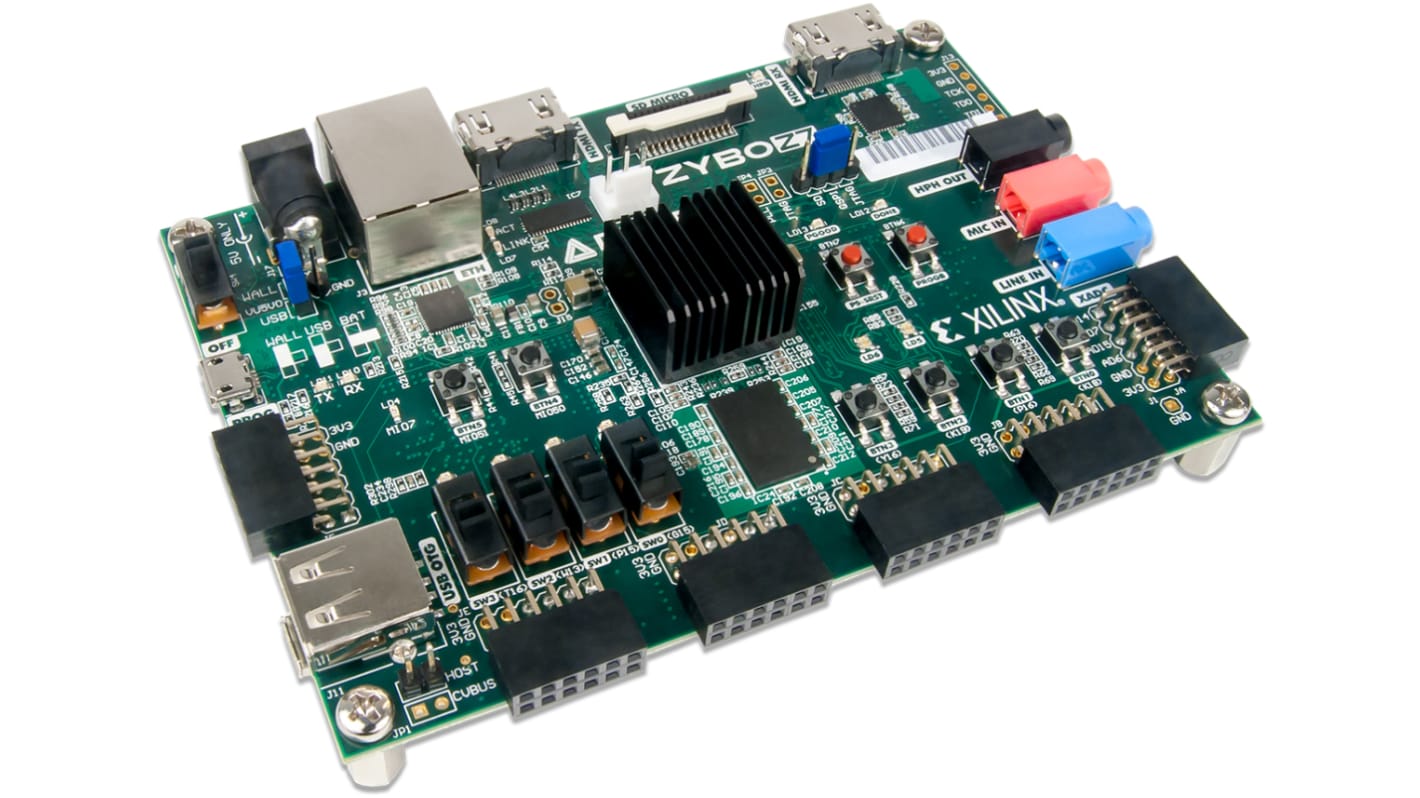

Digilent Zynq-7000 ARM/FPGA SoC Development Board Entwicklungsplatine, Zybo Z7-10

Die Digilent Zybo Z7-10 ist eine funktionsreiche, sofort einsatzbereite eingebettete Software und digitale Leiterplatte, die um die Xilinx Zynq-7000-Familie herum aufgebaut ist. Die Zynq-Familie basiert auf der Xilinx-Architektur mit vollständig programmierbarem System-on-Chip (AP SoC), die einen Dual-Core-Arm Cortex-A9-Prozessor mit der Xilinx 7-Serie FPGA-Logik (Field Programmable Gate Array) eng integriert. Diese Platine verfügt über einen umfassenden Satz von Multimedia- und Konnektivitätsperipheriegeräten, um einen beeindruckenden Single-Board-Computer zu schaffen, zusammen mit der Flexibilität und Leistung, die der FPGA bietet. Die Platine verfügt außerdem über einen videofähigen Funktionssatz, der einen MIPI CSI-2-kompatiblen PCAM-Steckverbinder, einen HDMI-Eingang, einen HDMI-Ausgang und eine hohe DDR3L-Bandbreite umfasst. Es ist eine erschwingliche Lösung für die High-End-Anwendungen mit eingebetteten Vision, die Xilinx FPGAs beliebt machen.

667 MHz Dual-Core Cortex-A9-Prozessor
DDR3L-Speichercontroller mit 8 DMA-Kanälen und 4 leistungsstarken AXI3-Slave-Anschlüssen
Peripherie-Controller mit hoher Bandbreite: 1G Ethernet, USB 2.0, SDIO
Peripherie-Controller mit niedriger Bandbreite: SPI, UART, CAN, I2C
Programmierbar über JTAG, Quad-SPI-Flash und microSD-Karte
Programmierbare Logik entspricht Artix-7 FPGA
1 GB DDR3L mit einem 32-Bit-Bus bei 1066 MHz
16 MB Quad-SPI-Flash mit werksseitig programmierter Funktion
128-Bit-Zufallszahl und 48-Bit-Global-Unique-EUI-48/64-kompatible Kennung
Stromversorgung über USB oder eine beliebige externe 5-V-Stromquelle
Gigabit-Ethernet-PHY
USB-JTAG-Programmierschaltung
USB-UART-Brücke
USB 2.0 OTG PHY mit Host- und Geräteunterstützung
6 Drucktasten (2 Prozessoren angeschlossen)
4 Schiebeschalter
5 LEDs (1 Prozessor angeschlossen)
2 RGB-LEDs
