Ruland Kupplung, Außen-Ø 19.1 mm Außen-ø 5 mm x 22.9 mm 5 mm, null
- RS Best.-Nr.:
- 814-477
- Herst. Teile-Nr.:
- PCMR19-5-5-A
- Marke:
- Ruland
Mengenrabatt verfügbar
Zwischensumme (1 Stück)*
47,43 €
(ohne MwSt.)
56,44 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 246 Einheit(en) versandfertig von einem anderen Standort
- Zusätzlich 10 Einheit(en) mit Versand ab 12. Mai 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 4 | 47,43 € |
| 5 - 9 | 45,52 € |
| 10 + | 44,58 € |
*Richtpreis
- RS Best.-Nr.:
- 814-477
- Herst. Teile-Nr.:
- PCMR19-5-5-A
- Marke:
- Ruland
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Ruland | |
| Produkt Typ | Kupplung | |
| Außendurchmesser | 19.1 mm | |
| Länge | 22.9mm | |
| Maximale Geschwindigkeit | 6000rpm | |
| Nenndrehmoment | 1.92Nm | |
| Trägheitsmoment | 0.731 x 10-6 kg/m² | |
| Winkelversatz | 3° | |
| Anzahl der Strahlen | 4 | |
| Parallelversatz | 0.2mm | |
| Taschenform | Klemme | |
| Axialversatz | 0.13mm | |
| Bohrungsdurchmesser A | 5mm | |
| Bohrungsdurchmesser B | 5mm | |
| Material | Aluminium | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 107°C | |
| Normen/Zulassungen | DIN 912 12.9, REACH, RoHS3 | |
| Schraubengröße | M2.5 | |
| Alle auswählen | ||
|---|---|---|
Marke Ruland | ||
Produkt Typ Kupplung | ||
Außendurchmesser 19.1 mm | ||
Länge 22.9mm | ||
Maximale Geschwindigkeit 6000rpm | ||
Nenndrehmoment 1.92Nm | ||
Trägheitsmoment 0.731 x 10-6 kg/m² | ||
Winkelversatz 3° | ||
Anzahl der Strahlen 4 | ||
Parallelversatz 0.2mm | ||
Taschenform Klemme | ||
Axialversatz 0.13mm | ||
Bohrungsdurchmesser A 5mm | ||
Bohrungsdurchmesser B 5mm | ||
Material Aluminium | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 107°C | ||
Normen/Zulassungen DIN 912 12.9, REACH, RoHS3 | ||
Schraubengröße M2.5 | ||
- Ursprungsland:
- US
Flexible Wellenkupplungen aus Aluminium
Geeignet für höhere Drehzahlen, größere Fehlausrichtung und weniger Schmierung als bei anderen Kupplungen üblich. Jede Kupplung besteht aus einem Stück. Dadurch werden mechanische Verbindungen und mögliche Fehlerquellen eliminiert. Zwei Befestigungsarten erhältlich: Zu den typischen Anwendungen gehören u. a. Encoder, Schrittmotoren, Robotik, Messgeräte, Servosysteme, Pumpen, Ventile, Lüfter. (I) Die Ausführung mit Stellschraube wird mit einem Gewindestift pro Welle (im Abstand von 120°) gesichert befestigt. (II) Bei der Ausführung mit Klemmbefestigung wird pro Welle eine Innensechskantschraube verwendet.
Spielfreie Kupplungen für konstante Drehzahlen und hohe Drehmomente
Torsionssteife einteilige Konstruktion
Nicht temperaturempfindlich
Geeignet für hohe und niedrige Drehzahlen und Drehrichtungsumkehr
Keine Schmierung erforderlich
Bis zu 3° axiale Fehlausrichtung ist zulässig
Note

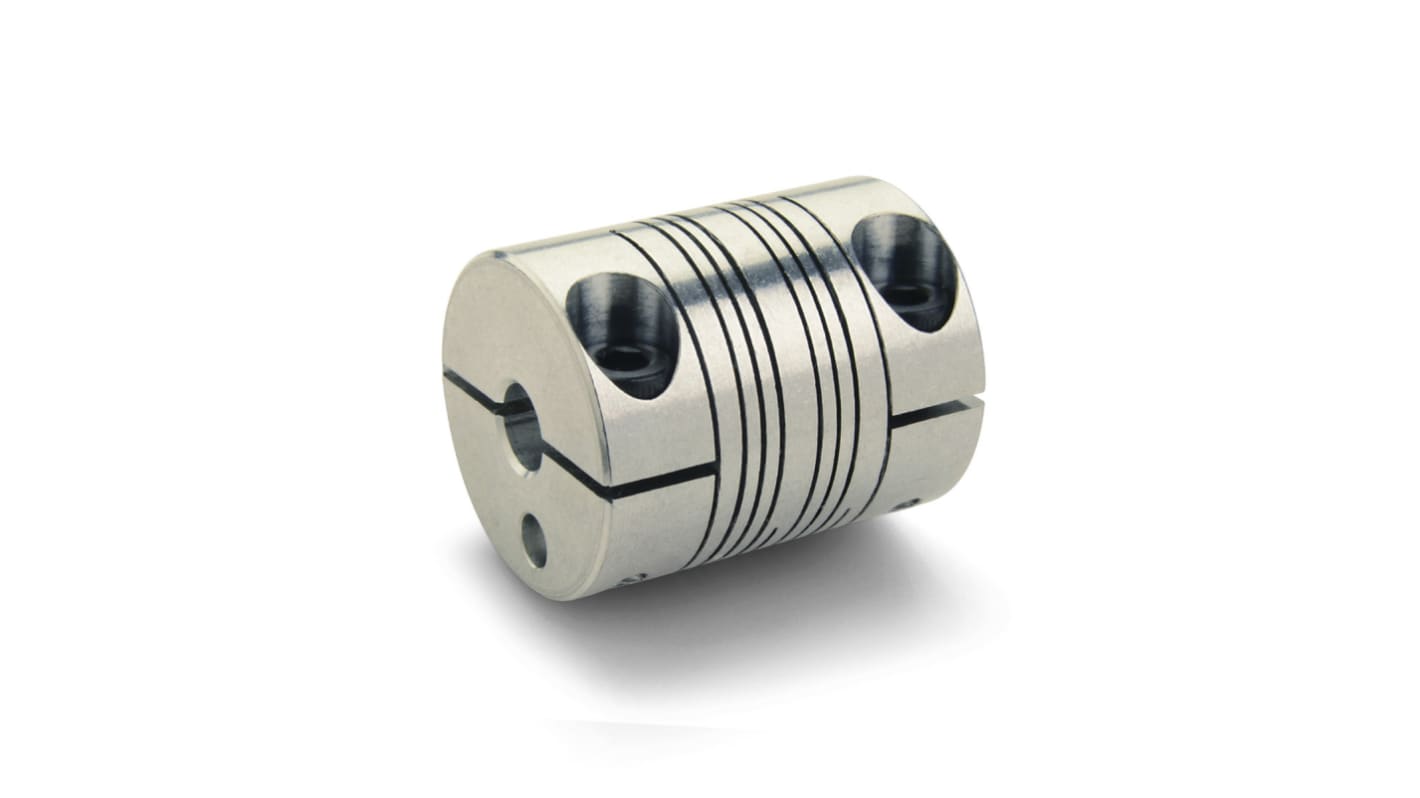

Abgebildete Kupplung mit Klemmbefestigung
