- RS Best.-Nr.:
- 477-9867
- Herst. Teile-Nr.:
- PCMR19-6-5-A
- Marke:
- Ruland
3 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
63 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
40,23 €
(ohne MwSt.)
47,87 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 40,23 € |
5 - 9 | 38,62 € |
10 + | 37,82 € |
- RS Best.-Nr.:
- 477-9867
- Herst. Teile-Nr.:
- PCMR19-6-5-A
- Marke:
- Ruland
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- US
Produktdetails
Flexible Wellenkupplungen aus Aluminium
Geeignet für höhere Drehzahlen, größere Fehlausrichtung und weniger Schmierung als bei anderen Kupplungen üblich. Jede Kupplung besteht aus einem Stück. Dadurch werden mechanische Verbindungen und mögliche Fehlerquellen eliminiert. Zwei Befestigungsarten erhältlich: Zu den typischen Anwendungen gehören u. a. Encoder, Schrittmotoren, Robotik, Messgeräte, Servosysteme, Pumpen, Ventile, Lüfter. (I) Die Ausführung mit Stellschraube wird mit einem Gewindestift pro Welle (im Abstand von 120°) gesichert befestigt. (II) Bei der Ausführung mit Klemmbefestigung wird pro Welle eine Innensechskantschraube verwendet.
Spielfreie Kupplungen für konstante Drehzahlen und hohe Drehmomente
Torsionssteife einteilige Konstruktion
Nicht temperaturempfindlich
Geeignet für hohe und niedrige Drehzahlen und Drehrichtungsumkehr
Keine Schmierung erforderlich
Bis zu 3° axiale Fehlausrichtung ist zulässig
Torsionssteife einteilige Konstruktion
Nicht temperaturempfindlich
Geeignet für hohe und niedrige Drehzahlen und Drehrichtungsumkehr
Keine Schmierung erforderlich
Bis zu 3° axiale Fehlausrichtung ist zulässig
Hinweis

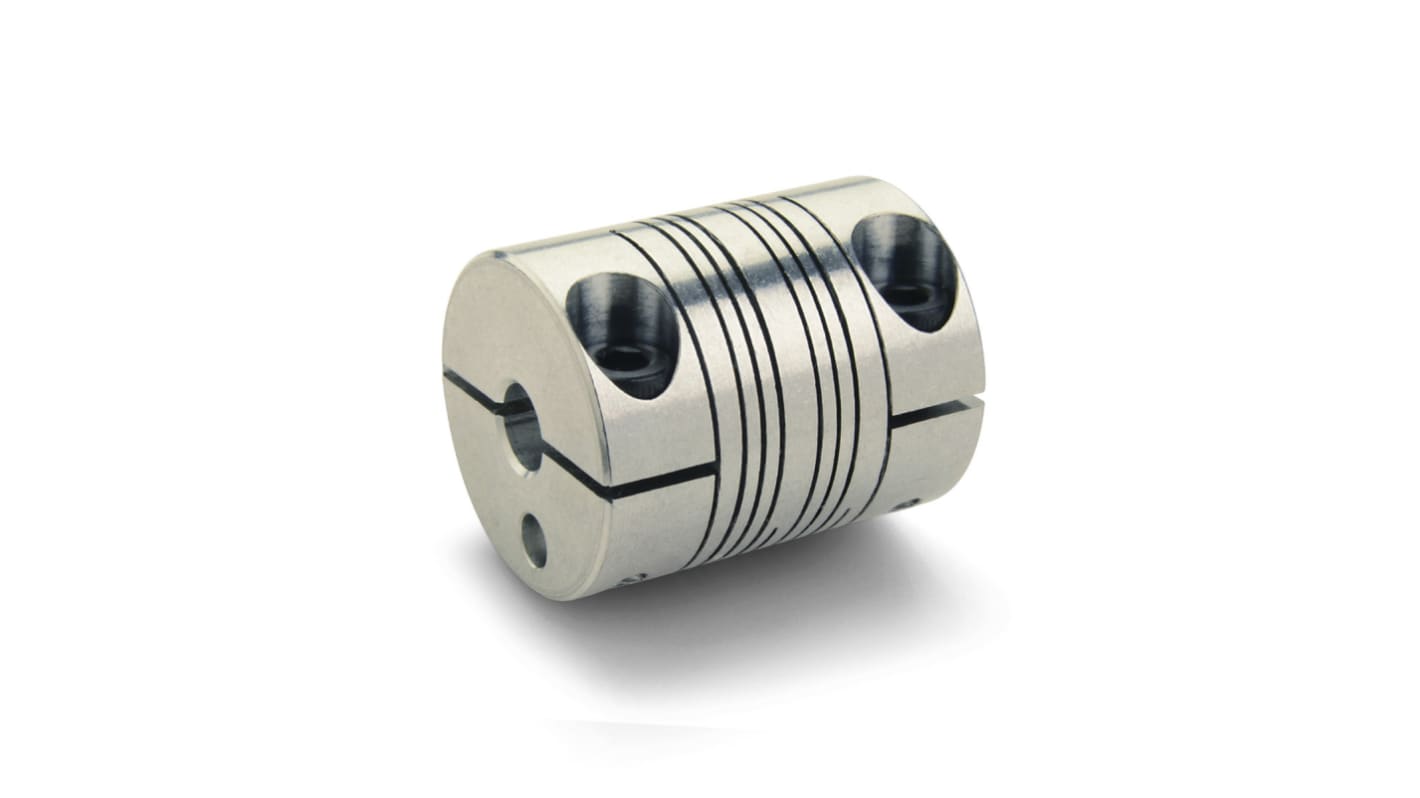

Abgebildete Kupplung mit Klemmbefestigung
Technische Daten
Eigenschaft | Wert |
---|---|
Kupplungs-Typen | Strahlkupplung |
Bohrung | 5mm |
Außendurchmesser | 19mm |
Länge | 22.9mm |
Nenndrehmoment | 1.58Nm |
Winkelversatz | 3° |
Parallelversatz | 0.2mm |
Axialversatz | 0.13mm |
- RS Best.-Nr.:
- 477-9867
- Herst. Teile-Nr.:
- PCMR19-6-5-A
- Marke:
- Ruland
