Kühlkörper Transistor Montage-Set für TO-220

Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: GB
Produktdetails

Befestigungskits für Leistungstransistoren

Kühlkörperunterlegscheiben mit glasfaserverstärkter Silikongummiisolierung zur Montage von Leistungshalbleitern
Dadurch wird eine Wärmeleitpaste (wie zum Beispiel bei Unterlegscheiben mit Mica-Isolierung) überflüssig
10 Unterlegscheiben im Lieferumfang des Kits enthalten

Hinweis

* Es wird eine M3-Schraube empfohlen, wenn keine Hülse notwendig ist, die Gegenbohrung muss Ø6,8 x 0,8 mm groß sein.

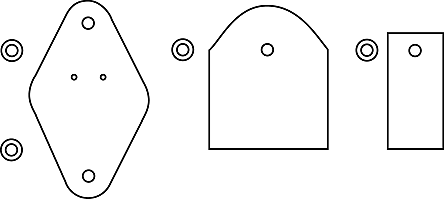

//media.rs-online.com/t_line/L298437-01.gif

Tgard™ 500 ist ein isolierendes Pad mit mittlerer Wärmeleistung, das aus einem Keramik-gefüllten, wärmebeständigen Silikonkautschuk besteht, das elektrische Glasfaser überzieht. Tgard™ 500 ist für Anwendungen ausgelegt, die zusätzliche Dicke erfordern, um elektrische Kurzschlüsse von gestanzten Aluminiumkühlkörpern, die in Schaltnetzteilen (SMPS) verwendet werden, und von Fremdkörpern von Aluminiumgussteilen, die in KFZ-Motorsteuerungen verwendet werden, zu verhindern. Tgard™ 500 wird in Anwendungen eingesetzt, die eine Schnittstelle von 2,5 °C/W oder höher auf einem mit 50 psi Druck montierten TO-220 erfordern.

Stärke 0,009" (0,230 mm)
Wärmewiderstand (z. B. 0,45 ºC-in2/W bei 50 psi, 0,35 ºC-in2/W bei 400 psi) muss mit den Abmessungen berechnet werden
Wärmewiderstand 2,5 ºC/W (oder höher) bei einer TO-220-Montage mit 50 psi
Härte 85 Shore A
Testverfahren - Härte ASTM D2240
Zugfestigkeit 1,3 k psi 9,0 MPA
Testverfahren - Zugfestigkeit ASTM D412
Verlängerung bei 45º zu Verformung/Füllung 0,20 %
Verlängerung entlang Breite oder Länge 5 %
Testverfahren - Verlängerung ASTM D412
Mechanischer RTI-Temperaturbereich 302 ºF 150 ºC
Testverfahren - Mechanischer RTI-Temperaturbereich UL 746D
Farbe Dunkelrosa
UL-Entflammbarkeitsklasse UL 94 V0
Durchschlagsfestigkeit 4500 Vac
Testverfahren - Durchschlagsfestigkeit ASTM D149
Durchschlagsspannung >6000 Vac
Testverfahren - Durchschlagsspannung ASTM D149
Durchgangswiderstand >1012 Ohm-cm
Testverfahren - Durchgangswiderstand ASTM D257
Dielektrizitätskonstante bei 1 MHz 3,30
Testverfahren - Dielektrizitätskonstante ASTM D257
Elektrischer RTI-Temperaturbereich 302 ºF 150 ºC
Testverfahren - Elektrischer RTI-Temperaturbereich UL 746D

Technische Daten
Eigenschaft Wert
Zubehör Typ Transistor Montage Kit
Zur Verwendung mit TO-220
