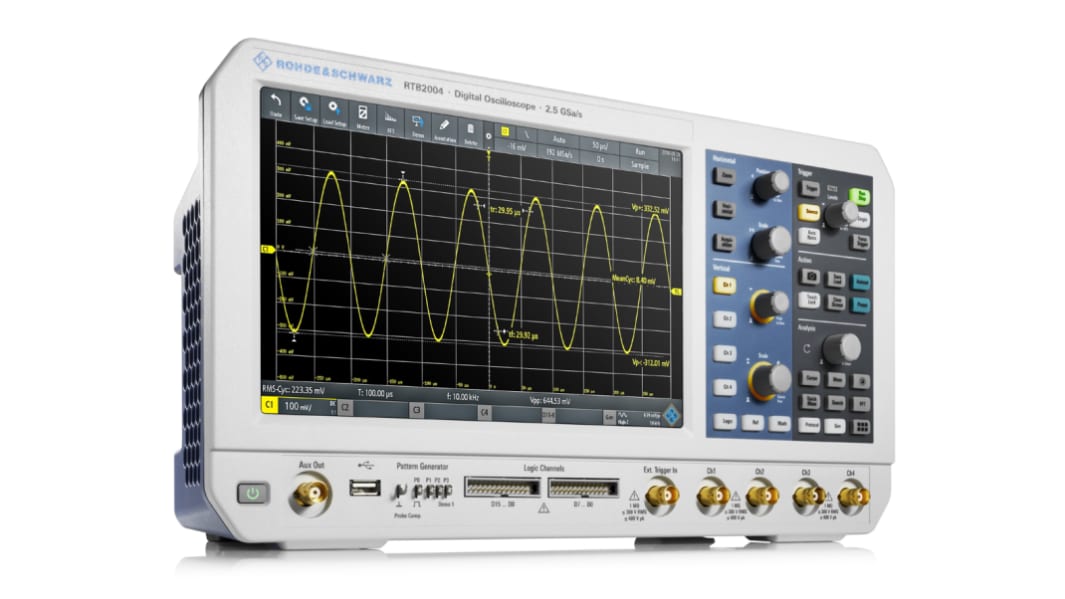

Rohde & Schwarz RTB2000 RTB-2004 Mixed-Signal Tisch Oszilloskop 4-Kanal Analog 200MHz, ISO-kalibriert CAN, IIC, LIN,

RS Best.-Nr.:: 143-9346
Herst. Teile-Nr.:: RTB2K-204
Marke:: Rohde & Schwarz

Rohde & Schwarz RTB2000 RTB-2004 Mixed-Signal Tisch Oszilloskop 4-Kanal Analog 200MHz, ISO-kalibriert CAN, IIC, LIN,

1 / 3

Nicht mehr im Sortiment

RS Best.-Nr.:: 143-9346
Herst. Teile-Nr.:: RTB2K-204
Marke:: Rohde & Schwarz

Datasheet

Rohde & Schwarz Digitale Oszilloskope der Serie RTB2000

Die digitalen Oszilloskope der Serie RTB2000 von Rohde & Schwarz bieten die zehnfache Leistung: 10-bit-ADC, 10-M-Sample-Speicher und 10,1-Zoll-Farb-Touchscreen. Diese Merkmale sowie die smarten Bedienkonzepte machen die RTB2000-Serie von R&S® zum idealen Werkzeug für Universitätslabors, für die Fehlersuche an integrierten Designs bei der Entwicklung und für die Produktions- und Wartungsabteilungen.

Diese Serie von Oszilloskopen bietet das branchenweit größte (10,1 Zoll) kapazitive Touchscreen-Display mit der höchsten Auflösung von 1280 x 800 Pixeln. Der Touchscreen ermöglicht eine schnelle Navigation durch die Pop-up-Menüs, einfaches Anpassen der Skalierung, Vergrößern oder die Bewegung einer Signalform und sogar Kommentieren auf dem Display und die Aufnahme von Screenshots. Er funktioniert genau wie Ihr Smartphone-Touchscreen.

Die RTB2000-Serie von R&S® bietet dem Benutzer mehr als nur ein Oszilloskop. Sie enthält außerdem einen Logikanalysator, einen Protokollanalysator, einen Funktions- und Mustergenerator sowie ein digitales Spannungsmessgerät. Spezielle Betriebsarten für Frequenzanalyse, Maskenprüfungen und lange Datenübernahmen sind ebenfalls integriert. Das Debugging aller Arten von elektronischen Systemen ist einfach und effizient.

Merkmale

Vertikale 10-bit-Auflösung
1 mV/div: volle Messbandbreite und geringes Rauschen
10 M Sample Standard und 20 M Sample überlappend
Segmentierter Speicher: 160 M Sample mit Verlauf
Hochauflösender kapazitiver 10,1-Zoll-Touchscreen mit Gestenunterstützung
Kommentarfunktion auf dem Bildschirm mit dem Finger sowie Screenshot-Erfassung
Schneller Zugriff auf wichtige Werkzeuge
Ausbildungsmodus deaktiviert die automatischen Funktionen für erweiterte manuelle Steuerung
Unterstützung mehrerer Sprachen

Option für Mixed-Signal-Betrieb (MSO) (modellabhängig, alle Oszilloskope können mit der RTB-MSO-B1-Option für MSO nachgerüstet werden (RS 143-9334))

Oszilloskopauswahl:

143-9311 RTB2002, 70 MHz, 2 Kanäle

143-9312 RTB2002, 70 MHz, 2 Kanäle, MSO

143-9313 RTB2004, 70 MHz, 4 Kanäle

143-9315 RTB2004, 70 MHz, 4 Kanäle, MSO

143-9316 RTB2002, 100 MHz, 2 Kanäle

143-9317 RTB2004, 100 MHz, 2 Kanäle, MSO

143-9318 RTB2004, 100 MHz, 4 Kanäle

143-9319 RTB2004, 100 MHz, 4 Kanäle, MSO

143-9321 RTB2002, 200 MHz, 2 Kanäle

143-9322 RTB2002, 200 MHz, 2 Kanäle, MSO

143-9323 RTB2004, 200 MHz, 4 Kanäle

143-9324 RTB2004, 200 MHz, 4 Kanäle, MSO

143-9325 RTB2002, 300 MHz, 2 Kanäle

143-9326 RTB2002, 300 MHz, 2 Kanäle, MSO

143-9327 RTB2004, 300 MHz, 4 Kanäle

143-9328 RTB2004, 300 MHz, 4 Kanäle, MSO

Wachstumspotenzial

Die Oszilloskope der Serie RTB2000 von Rohde & Schwarz können durch die Installation von Software-Updates angepasst werden. Diese Updates gelten für Auslösung und Dekodierung von seriellen Protokollen und dem Verlauf und dem segmentierten Speichermodus. Der Signalform- und Mustergenerator und die MSO-Fähigkeiten (modellabhängig, siehe unten) sind integriert und müssen lediglich aktiviert werden. Die Bandbreite kann auf bis zu 300 MHz hochgestuft werden, wodurch funktionelle Nachrüstung sehr einfach ist.

Bandbreiten-Upgrades:

143-9336 100-MHz-Upgrade RTB-B221 für RTB2002
143-9337 200-MHz-Upgrade RTB-B222 für RTB2002
143-9338 300-MHz-Upgrade RTB-B223 für RTB2002
143-9339 100-MHz-Upgrade RTB-B241 für RTB2004
143-9340 200-MHz-Upgrade RTB-B242 für RTB2004
143-9341 300-MHz-Upgrade RTB-B243 für RTB2004

Auslösung und Dekodierung

143-9329 RTB-K1 I2C/SPI-Auslösung und -Dekodierung
143-9330 RTB-K2 UART/RS232-Auslösung und -Dekodierung
143-9331 RTB-K3 CAN/LIN-Auslösung und -Dekodierung

Verlauf und segmentierter Speicher

143-9332 RTB-K15 Verlauf und segmentierter Speicher

Softwareoptionspaket

143-9333 RTB-PK1 Softwareoptionspaket

Mixed-Signal-Option

143-9334 RTB-B1 Mixed-Signal-Option

Funktionsgenerator

143-9335 Funktionsgenerator RTB-B6

Vordere Abdeckung und Tragetasche

143-9342 RTB-Z1 vordere Abdeckung

143-9343 RTB-Z3 Tragetasche

Digitale Oszilloskope der RTB2000-Serie von Rohde & Schwarz

Eigenschaft	Wert
Bandbreite	200MHz
Anzahl Analogkanäle	4
Oszilloskop Typ	Tisch
Kalibriert	ISOCAL
Interface	CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB
Oszilloskop-Form	Mixed-Signal
Zufalls-Abtastrate	2,5 (zeitversetzt) Gsps
Display Größe	10.1Zoll
Serie	RTB2000
Anstiegszeit	<5ns
Digital/Analog	Digital
Stromversorgung	Netzbetrieb
Höhe	220mm
Gewicht	2.5kg
Vertikalempfindlichkeit min.	1mV/div
Vertikalauflösung	10 bit, 16 bit (High-Resolution-Dezimationsmodus)
Abmessungen	390 x 152 x 220mm
Zeitbasis max.	500s/div
Anzeigentyp	WXGA
Sicherheitskategorie	CAT II 400V, CAT III 400V, CAT IV 400V
Länge	390mm
Vertikalempfindlichkeit max.	5V/div
Zeitbasis min.	1ns/div
