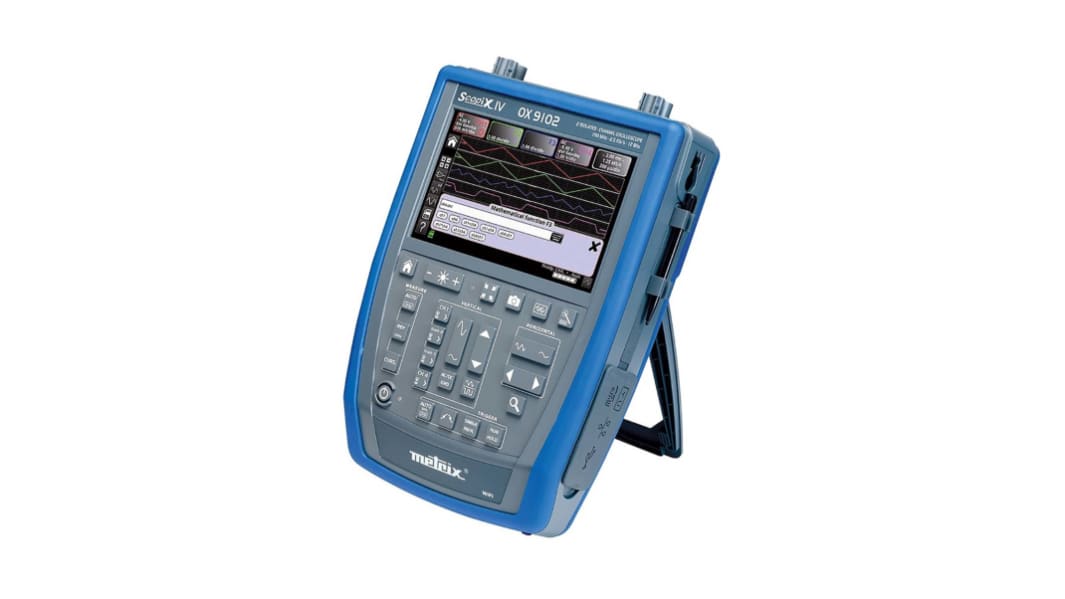

Metrix OX9102 Speicher Handheld Oszilloskop 2-Kanal Analog 100MHz Ethernet, USB, WLAN, Micro-SD
- RS Best.-Nr.:
- 173-6231
- Distrelec-Artikelnummer:
- 301-41-923
- Herst. Teile-Nr.:
- OX9102
- Marke:
- Metrix
Preis pro Stück**
3.755,18 €
(ohne MwSt.)
4.468,66 €
(inkl. MwSt.)
Voraussichtlich ab 24.08.2025 verfügbar.*
* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Nicht als Expresslieferung erhältlich
Stück | Pro Stück |
---|---|
1 + | 3.755,18 € |
**Bitte VPE beachten
- RS Best.-Nr.:
- 173-6231
- Distrelec-Artikelnummer:
- 301-41-923
- Herst. Teile-Nr.:
- OX9102
- Marke:
- Metrix
- Ursprungsland:
- FR
SCOPIX IV-Oszilloskope sind ideal für die Arbeit im Feld oder im Labor. Das OX 9102 ist für alle Messungen in absoluter Sicherheit geeignet und verfügt über 2 völlig isolierte Kanäle mit 100 MHz Bandbreite und einer Speichertiefe von 100 K-Punkten pro Kanal, was die verfügbare Aufzeichnungsdauer erheblich verlängert.
Das Oszilloskop OX 9102 ist multifunktional und verfügt über alle analytischen Modi: Oszilloskop, Multimeter, Analysator, Recorder und Anzeige der aufgezeichneten Dateien.
Das Oszilloskop OX 9102 bietet dank seines 12-Bit-Wandlers mit einer vertikalen Auflösung von 0,0025% eine wirklich hohe Leistung.
Zusätzlich zu den fortschrittlichen Triggerfunktionen (Impulsbreite, Zählung, Verzögerung) bietet das OX 9102 20 automatische Messungen pro Kanal, die mit Cursoren für eine umfassende Analyse verbunden sind.
OX 9102 verfügt über Standard- und erweiterte „MATH-Funktionen, die es dem Benutzer ermöglichen, eine mathematische Funktion für jede der Messkurven zu definieren, zusammen mit der vertikalen Skalierung und der Definition der tatsächlichen physikalischen Einheit.
Dank der Echtzeit-FFT-Funktion, die gleichzeitig mit der Wellenform und der qualitativen Analyse der Oberschwingungen, der Verzerrung eines Signals und der Impulsantwort zur Verfügung steht, gewährleistet es eine wirksame und genaue Diagnose bei der Suche nach einer Rauschquelle in den logischen Schaltkreisen.
Das mehrkanalige Digitalmultimeter mit 8.000 Zählern und 200 kHz TRMS misst die Amplituden, den Widerstand, den Durchgang, die Kapazität, die Frequenz und die Temperaturen und führt dank PROBIX auch Komponententests durch, ohne die Anschlüsse zu verändern.
Der Multimetermodus ist mit dem Loggermodus verknüpft, sodass automatisch Aufzeichnungen mit Zeit- und Datumsstempel erstellt werden können (N Dateien mit jeweils 100.000 Messungen mit einem Intervall von 0,2 s zwischen 2 Erfassungen).
In diesem Modus sind Leistungsmessungen möglich: ein- und dreiphasige Leistung, Wirk-, Blind- und Scheinleistung sowie der Leistungsfaktor.
Der Mehrkanal-Oberschwingungsanalysator ist in der Lage, die ersten 63 Ordnungen für Signale mit einer Grundfrequenz zwischen 40 und 450 Hz darzustellen.
In jedem der Modi steht ein .png-Bildschirmfoto zur Verfügung, und die Erinnerung an alle Ihre Aufzeichnungen bietet ein noch nie dagewesenes Maß an Komfort für Ihre Diagnose.
Zur Optimierung Ihrer Analysen stehen Ihnen alle Kommunikationsmittel zur Verfügung: kabelgebundenes Ethernet und WIFI, USB und μSD.
Das PROBIX Plug-and-Play-Zubehör ermöglicht eine schnelle Implementierung des Instruments ohne Fehlerrisiko. Die Koeffizienten, Skalen und Einheiten der Sensoren und die Kanalkonfiguration werden automatisch verwaltet und die Sonden und Adapter werden erkannt, sobald sie angeschlossen werden.
Das Oszilloskop OX 9102 ist multifunktional und verfügt über alle analytischen Modi: Oszilloskop, Multimeter, Analysator, Recorder und Anzeige der aufgezeichneten Dateien.
Das Oszilloskop OX 9102 bietet dank seines 12-Bit-Wandlers mit einer vertikalen Auflösung von 0,0025% eine wirklich hohe Leistung.
Zusätzlich zu den fortschrittlichen Triggerfunktionen (Impulsbreite, Zählung, Verzögerung) bietet das OX 9102 20 automatische Messungen pro Kanal, die mit Cursoren für eine umfassende Analyse verbunden sind.
OX 9102 verfügt über Standard- und erweiterte „MATH-Funktionen, die es dem Benutzer ermöglichen, eine mathematische Funktion für jede der Messkurven zu definieren, zusammen mit der vertikalen Skalierung und der Definition der tatsächlichen physikalischen Einheit.
Dank der Echtzeit-FFT-Funktion, die gleichzeitig mit der Wellenform und der qualitativen Analyse der Oberschwingungen, der Verzerrung eines Signals und der Impulsantwort zur Verfügung steht, gewährleistet es eine wirksame und genaue Diagnose bei der Suche nach einer Rauschquelle in den logischen Schaltkreisen.
Das mehrkanalige Digitalmultimeter mit 8.000 Zählern und 200 kHz TRMS misst die Amplituden, den Widerstand, den Durchgang, die Kapazität, die Frequenz und die Temperaturen und führt dank PROBIX auch Komponententests durch, ohne die Anschlüsse zu verändern.
Der Multimetermodus ist mit dem Loggermodus verknüpft, sodass automatisch Aufzeichnungen mit Zeit- und Datumsstempel erstellt werden können (N Dateien mit jeweils 100.000 Messungen mit einem Intervall von 0,2 s zwischen 2 Erfassungen).
In diesem Modus sind Leistungsmessungen möglich: ein- und dreiphasige Leistung, Wirk-, Blind- und Scheinleistung sowie der Leistungsfaktor.
Der Mehrkanal-Oberschwingungsanalysator ist in der Lage, die ersten 63 Ordnungen für Signale mit einer Grundfrequenz zwischen 40 und 450 Hz darzustellen.
In jedem der Modi steht ein .png-Bildschirmfoto zur Verfügung, und die Erinnerung an alle Ihre Aufzeichnungen bietet ein noch nie dagewesenes Maß an Komfort für Ihre Diagnose.
Zur Optimierung Ihrer Analysen stehen Ihnen alle Kommunikationsmittel zur Verfügung: kabelgebundenes Ethernet und WIFI, USB und μSD.
Das PROBIX Plug-and-Play-Zubehör ermöglicht eine schnelle Implementierung des Instruments ohne Fehlerrisiko. Die Koeffizienten, Skalen und Einheiten der Sensoren und die Kanalkonfiguration werden automatisch verwaltet und die Sonden und Adapter werden erkannt, sobald sie angeschlossen werden.
Spezifikationen:
Bandbreite von 100 MHz, Bandbreitenbegrenzung mit Filtern 15 MHz, 1,5 MHz und 5 KHz
2 isolierte Kanäle 600 v cat III nicht nur zwischen ihnen, sondern auch durch Erde durch PROBIX Verbindung
Eingangsdynamik von 156 μV bis 200 V/div
Abtastrate 2,5 Géch/s im Einzelmodus - 100 Géch/s im repetitiven ETS
Zeitbasis von 1 ns bis 200 s/div
Speichertiefe 100 K-Punkte/Kanal (1Go interner Speicher)
Automatisch, getriggert, einzeln und ROLL, wenn Zeitbasis mehr als 100 ms/div
XY, FFT und Zoom mit Wellenform
25 direkte Befehlstasten auf der Vorderseite
Schnellaufladung in 2 Stunden, Batterielebensdauer bis zu 8 Stunden
Ethernet/Wifi/USB/μSD Kommunikation: die SCOPENET PC- oder Tablet-Software kann verwendet werden, um das Gerät aus der Ferne zu steuern und Kurven oder Screenshots mit Ihrem Lieblingsbrowser zu übertragen
Große Speicherkapazität: SD, SDHC, SDXC zusätzlich zum internen Speicher von 2 GB, μSD über 32 GB
2 isolierte Kanäle 600 v cat III nicht nur zwischen ihnen, sondern auch durch Erde durch PROBIX Verbindung
Eingangsdynamik von 156 μV bis 200 V/div
Abtastrate 2,5 Géch/s im Einzelmodus - 100 Géch/s im repetitiven ETS
Zeitbasis von 1 ns bis 200 s/div
Speichertiefe 100 K-Punkte/Kanal (1Go interner Speicher)
Automatisch, getriggert, einzeln und ROLL, wenn Zeitbasis mehr als 100 ms/div
XY, FFT und Zoom mit Wellenform
25 direkte Befehlstasten auf der Vorderseite
Schnellaufladung in 2 Stunden, Batterielebensdauer bis zu 8 Stunden
Ethernet/Wifi/USB/μSD Kommunikation: die SCOPENET PC- oder Tablet-Software kann verwendet werden, um das Gerät aus der Ferne zu steuern und Kurven oder Screenshots mit Ihrem Lieblingsbrowser zu übertragen
Große Speicherkapazität: SD, SDHC, SDXC zusätzlich zum internen Speicher von 2 GB, μSD über 32 GB
Zustand bei Auslieferung:
1 SCOPIX IV Oszilloskop mit Tragetasche, Netzteil/Ladegerät PA40W-2 und 1 2P EURO-Netzkabel, 1 Li-Ion-Akkupack, 1 Eingabestift, 1 Ethernet-Kabel, 1 USB-Kabel, 2 Sicherheitskabel (rot, schwarz), 2 x Ø 4 mm Prüfspitzen (rot, schwarz), 2 oder 4 Spannungssonden je nach Modell, 1 μSD-Karte (8 GB), 1 USB-/μSD-Adapter, 1 Handschlaufe, 1 PROBIX BANANA, USB-Installationsverfahren zur Verwendung der ScopeNet-Datenexport-Software auf CD-ROM, 1 PDF-Benutzerhandbuch (mehr als 5 Sprachen), 1 Inbetriebnahmeanleitung auf Papier und 1 Sicherheitsdatenblatt in 20 Sprachen.
Austauschbares Zubehör:
231-3615 HX0030C : 600V 1/10 PRÜFSONDE BW 250MHZ
485-0657 HX0031: Probix/BNC-Adapter
485-0663 HX0032 : Probix-Adapter 50 Ohms
485-0679 HX0033 : Probix / Banana-Adapter
231-3616 HX0034B : 80A 500KHZ AC/DC PROBIX STROMKLEMME
231-1454 HX0072 : 0,5-3KA 200KHZ PROBIX FLEXIBLE STROMKLEMME
231-1455 HX0073 : 0,5-300A 3MHZ PROBIX FLEXIBLE STROMKLEMME
227-4852 HX0093 : 300HZ PROBIX-FILTER
227-4853 HX0094 : 4-20MA PROBIX
227-4854 HX0095 : 1000V BANANA PROBIX
227-4850 HX0035B : Probix/K TC-Steckverbinder
231-3616 HX0034B: Probix-Klemme mit Rundkabel, 80 A AC/DC, 500 kHz
231-1457 HX0179: μSD-Karte (8 GB)
229-6091 HX0080: 1 USB/μSD-Adapter + USB-Adapter
229-6098 HX0120: METRIX-Beutel für SCOPIX IV
231-1456 HX0122: Transportband für SCOPIX IV
Eigenschaft | Wert |
---|---|
Bandbreite | 100MHz |
Anzahl Analogkanäle | 2 |
Oszilloskop Typ | Tragbar |
Oszilloskop-Form | Digitaler Speicher |
Interface | Ethernet, USB, WLAN, Micro-SD |
Speichertiefe | 100kpts |
Zufalls-Abtastrate | 100 GS/s |
Display Größe | 7Zoll |
Serie | SCOPIX IV |
Aufzeichnungslänge | 8000points/ch |
Stromversorgung | Batterie-, Netzbetrieb |
Vertikalempfindlichkeit max. | 200V/div |
Digital/Analog | Digital |
Batterie-Einsatzdauer | 8 h |
Anzeigentyp | TFT LCD |
Anstiegszeit | 3.5ns |
Sicherheitskategorie | CAT III 600V |
Zeitbasis min. | 1ns/div |
Zeitbasis max. | 200s/div |
Vertikalauflösung | 12 bit |
Abmessungen | 292.5 x 210.6 x 66.2mm |
Batterietyp | Li-Ion |
Vertikalempfindlichkeit min. | 2.5mV/div |
Gewicht | 2.1kg |
Signalform-Aktualisierungsrate | 100 |
