PicoScope 3000 3405D MSO Mixed-Signal PC Oszilloskop 4-Kanal Analog 100MHz CAN, IIC, LIN, RS232, SPI, UART, USB

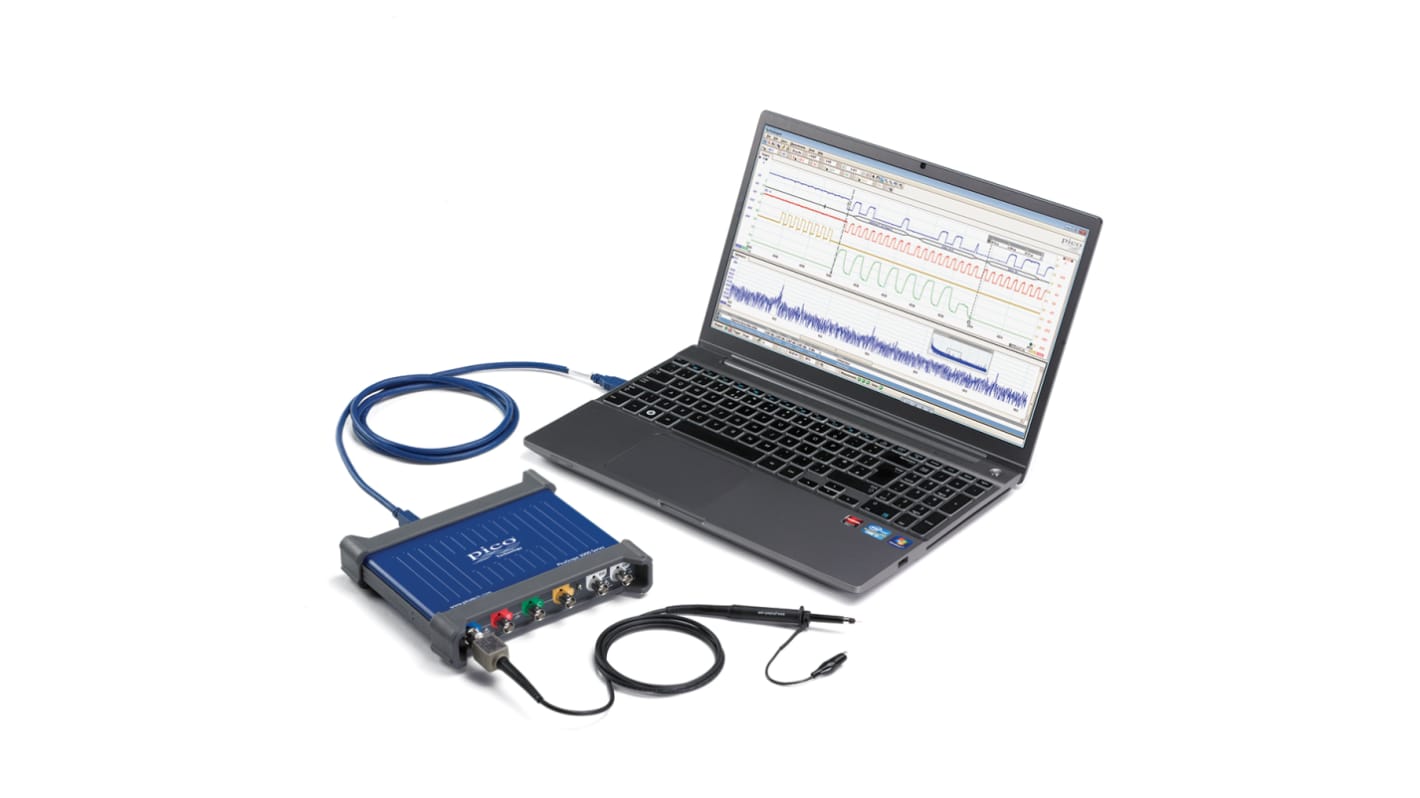

Das kompakte PicoScope-Mischsignal-Oszilloskop der Serie 3000D mit USB-Anschluss ist ein vollständig tragbares Prüfsystem - es wird an einen Laptop angeschlossen, so dass es überall und jederzeit eingesetzt werden kann. Es wird unterstützt durch die kostenlos herunterladbare Software PicoScope 6 und bietet erweiterte, kostengünstige Lösungen in Anwendungen, die vom Systemdesign, Forschung und Prüfung bis hin zu Ausbildung, Wartung und Reparatur reichen.
Alle Modelle sind mit einer USB-3.0-Schnittstelle ausgestattet und sind vollständig kompatibel mit USB 2.0. Wie alle anderen PicoScopes zeigt das 3000D MSO Signalformen in einem anpassbaren Fenster auf dem PC des Benutzers, so dass ein übersichtlicher Rahmen für mehrere hochauflösende analoge und digitale Spuren vorhanden ist. Die Speicherung, gemeinsame Nutzung und Analyse der Signalformen erfolgt schnell und einfach mit Hilfe von PC-Netzwerken sowie Speicher- und Verarbeitungsfunktionen. Tiefe Messpuffer ermöglichen lange Erfassungen selbst bei schnellen Echtzeit-Abtastraten von bis zu einem Gigasample pro Sekunde. Hardwarebeschleunigte Datenverarbeitung sorgt für glatte und schnelle Display-Updates selbst bei besonders großen Erfassungsgrößen.
Viele erweiterte Funktionen sind standardmäßig im Lieferumfang des 3000D MSO enthalten, z. B. mathematische Kanäle, automatische Messungen mit Statistik, Spektralanalyse und ein Anzeigemodus für Farbnachleuchten. Ebenfalls integriert sind erweiterte digitale Auslösung mit Impulsbreite, Fenster, Spannungsabfall, Kanallogik, digitale Muster und andere Qualifizierer, Maskengrenzprüfung und Alarme. Serielle Dekodierung unterstützt SPI, I²C, I²S, RS-232/UART, CAN, LIN und FlexRay-Protokolle auf bis zu 20 analogen und digitalen Kanälen, auch bei einer gleichzeitigen Mischung von Protokollen.

Auswahl von Bandbreiten (50, 70, 100 oder 200 MHz Modelle)
2 oder 4 analoge Kanäle je nach Modellwahl
16 digitale Kanäle
Bis zu 1 GS/s Echtzeitabtastung
Bis zu 512 MS Pufferspeicher
Eingebauter Funktionsgenerator und Arbiträrsignalgenerator
Hardwarebeschleunigte Aktualisierungsraten
Anschluss und Stromversorgung über USB

Schaltbare x1/x10 Tastköpfe (1 pro analogem Kanal) in Tragetasche, Schnellstartübersicht, Software und Referenz-CD, USB-Kabel, Netzadapter (nur bei Modellen mit 4 analogen Kanälen), digitales TA136-Kabel, TA139-Pack mit 10 Prüfklemmen (x2)
