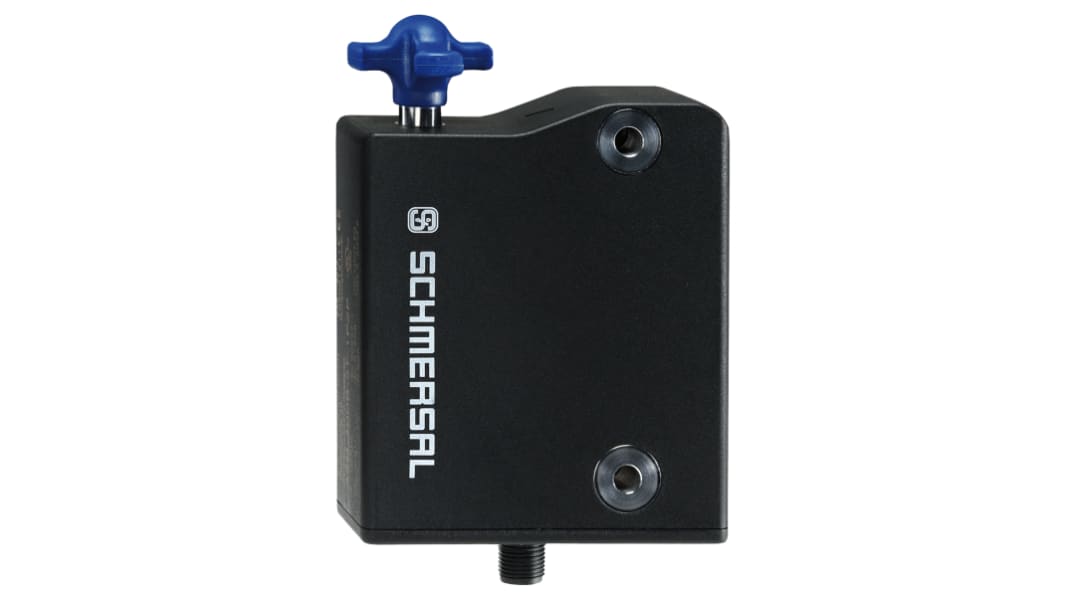

Schmersal AZM 300 Magnet-Verriegelungsschalter, Verriegelt bei Spannung, 24V dc, 2 PNP

Der Magnet-Verriegelungsschalter AZM300 unterscheidet sich erheblich von anderen Schaltanlagen auf dem Markt. Aufgrund des innovativen Verriegelungssystems in Form eines rotierenden Malteserkreuzes kann die Verriegelung von drei Seiten aus betätigt werden und bietet so universelle Anwendungsmöglichkeiten. Sie kann sowohl an Drehtüren mit Anschlag links und rechts als auch an Schiebetüren verwendet werden.
Es sind keinerlei Zusatzteile wie ein Türanschlag oder ein Verriegelungselement erforderlich, da sie bereits in die Verriegelung integriert sind. Der AZM300 integriert eine weitere Funktion, nämlich die einstellbare Verriegelungskraft, d. h. die nicht sicherheitsrelevante Verriegelungsfunktion, wenn die Schutzvorrichtung entriegelt ist. Aufgrund dieser Funktion kann das Verriegelungssystem nahtlos an die individuellen Anforderungen angepasst werden.
Ein integrierter RFID-Sensor erkennt die Identifikation und die Codierung des Betätigungselements. Zwei Arten von Codierungen sind verfügbar, eine Grundversion und eine einzigartig kodierte Version. In der Basisversion reagiert der Sensor auf jedes geeignete Ziel, während er in der einzigartig kodierten Version nur auf ein individuell zugewiesenes Ziel reagiert. Das Einlernverfahren kann beliebig oft wiederholt werden.

Symmetrische Montage für rechts und links angeschlagene Türen
Nur eine Version für Hänge- und Schiebetüren
Kompaktes Design
Kann als Endanschlag verwendet werden
3 Betätigungsrichtungen
Großes Spiel des Betätigungselements
Schaltbare Verriegelungskraft (25 N / 50 N)
PLe / SIL 3
Reihenschaltung ohne Einschränkung der Sicherheitsstufe
Mehr als 30.000 verschiedene Farbcodierungen
Serielle Diagnose
Geringer Stromverbrauch
Verriegelung oder Entriegelung bei Spannungsversorgung
Betätigungselement oder Schutzverriegelungen überwacht
Hygiene-konformes Design, beständig gegen viele Reinigungsmittel
Schutzart IP69K
Manuelle Freigabe
Glatte Befestigung auf DIN-Schienen

Betätigungselemente müssen separat bestellt werden, siehe Best.-Nr. 880-1735
Montageplatte separat erhältlich, siehe Best.-Nr. 880-1744.

EN 60947-5-1, IEC 60947-5-3, IEC 61508, EN ISO 13849-1.

TÜV, cULus, ECOLAB.
