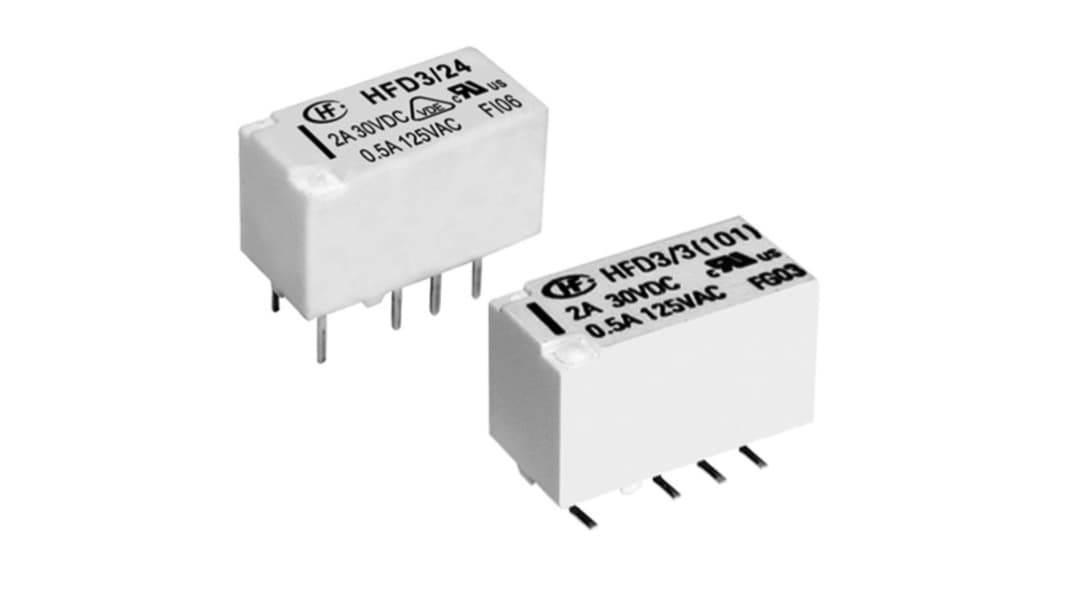

Das nicht rastende elektromagnetische Relais für die Leiterplattenmontage von Hongfa DPDT ist ein Leistungsrelais in Subminiaturform der Zwischenkategorie. Er wird mit Hilfe einer 5VDC Coil und bis zu 4A DC/AC-Strom durch die Coil für das Relais in Schaltstellungen angesteuert. Dieses Relais hat silberne Kontakte.
Eigenschaften und Vorteile
• Ein-/Ausschalten von bis zu 90 W bei Gleichstrom • Betriebstemperaturbereich zwischen -40 °C und 85 °C. • Isolationsspannung zwischen Coil und Kontakt beträgt 2,5KVAC • Überspannungsableiter bei einer Spannung von 2500 VAC • Hohe Kontaktkapazität von 2 A 30 VDC • Einseitiges stabiles Relais • Verfügbar in DIP-Terminal • Geringer Stromverbrauch
Anwendungen
• Wird als Kontrollgerät verwendet • Automobilindustrie
Eigenschaft
Wert
Spulenspannung
5V dc
Kontaktanordnung
2-poliger Wechsler
Montage Typ
Leiterplattenmontage
Schaltstrom AC max.
4 A
Schaltstrom DC max.
4 A
Schaltspannung AC max.
277V
Schaltspannung DC max.
220V
Serie
HFD3
Schaltleistung DC max.
90 W
Länge
15mm
Rastend
Nein
Tiefe
7.5mm
Höhe
9.4mm
Abmessungen
15 x 7.5 x 9mm
Anschluss Typ
Leiterplattenstift
Schaltstrom
2A
Anzahl der Pole
1
Spulenwiderstand
178Ω
Elektrische Lebensdauer
100000 Schaltspiele
Schaltleistung AC max.
62,5VA
Lebensdauer
1 x 10^8 Schaltspiele
Isolation zwischen Spule und Kontakt
1.5kV ac
Betriebstemperatur max.
+85°C
Relaisschaltung – Klassifizierung
Subminiatur-Signalrelais
Kontaktmaterial
Vergoldet
Funktionen
SMD- und DIP-Typen erhältlich, Gabelkontakte, einseitige stabile und verriegelbare Ausführung erhältlich
