- RS Best.-Nr.:
- 122-1728
- Herst. Teile-Nr.:
- ETQP4M470YFN
- Marke:
- Panasonic
Voraussichtlich ab 07.10.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einem Beutel mit 10)
0,885 €
(ohne MwSt.)
1,053 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Beutel* |
10 + | 0,885 € | 8,85 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 122-1728
- Herst. Teile-Nr.:
- ETQP4M470YFN
- Marke:
- Panasonic
Rechtliche Anforderungen
- Ursprungsland:
- ID
Produktdetails

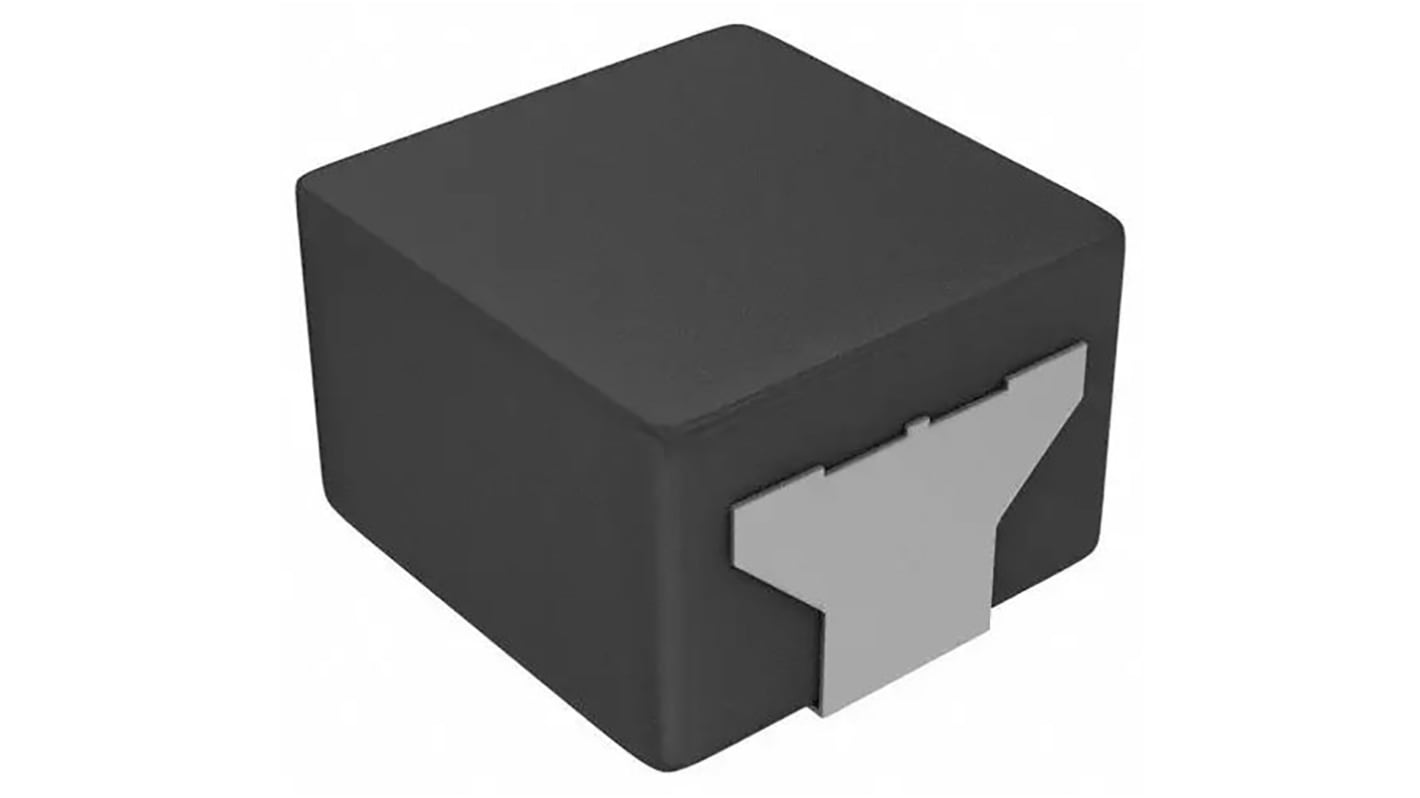

Drahtdrosseln der Serie ETQP4M
Die ETQP4M-Drosselspulen von Panasonic bieten eine äußerst zuverlässige Lösung. Neue Metallverbundwerkstoff-Technologie sorgt für geringe Brummstörungen und die integrierte Bauweise für eine hohe Vibrationsfestigkeit. Mit einer Wärmebeständigkeit von bis zu +150 °C und mit ausgezeichneter Induktivitätsbeständigkeit dank Magnetmaterial aus einer eisenhaltigen Legierung.
AEC-Q200-zertifiziert
Hohe Zuverlässigkeit
Hoher Vorspannungsstrom
Stabil
Nur leises Summgeräusch
Hoher Wirkungsgrad
Niedriger RDC der Wicklung
Geringer Wirbelstromverlust des Kerns
Hohe Zuverlässigkeit
Hoher Vorspannungsstrom
Stabil
Nur leises Summgeräusch
Hoher Wirkungsgrad
Niedriger RDC der Wicklung
Geringer Wirbelstromverlust des Kerns
Anwendungsbereich
Typische Anwendungen umfassen DC/DC-Wandler und Rauschfilter für Antriebsschaltungen, die auf hohen Spitzenstrom und Möglichkeiten zur Bearbeitung der Betriebstemperatur angewiesen sind. Diese Drosselspulen sind gemäß AEC-Q200 zugelassen und geeignet für Anwendungen in der Automobilindustrie.
Normen
AEC-Q200
Nicht standardmäßige SMD-Induktivitäten (Drosseln), Panasonic
Technische Daten
Eigenschaft | Wert |
---|---|
Induktivität | 47 μH |
Gleichstrom max. | 1.8A |
Gehäuse-Form | 0645 |
Länge | 6.5mm |
Tiefe | 6mm |
Höhe | 4.4mm |
Abmessungen | 6.5 x 6 x 4.4mm |
Geschirmt | Ja |
Toleranz | ±20% |
Gleichstromwiderstand max. | 231mΩ |
Serie | ETQP4M |
Kernmaterial | Metallverbund |
Betriebstemperatur max. | +150°C |
Formteil | Ja |
Betriebstemperatur min. | -40°C |
