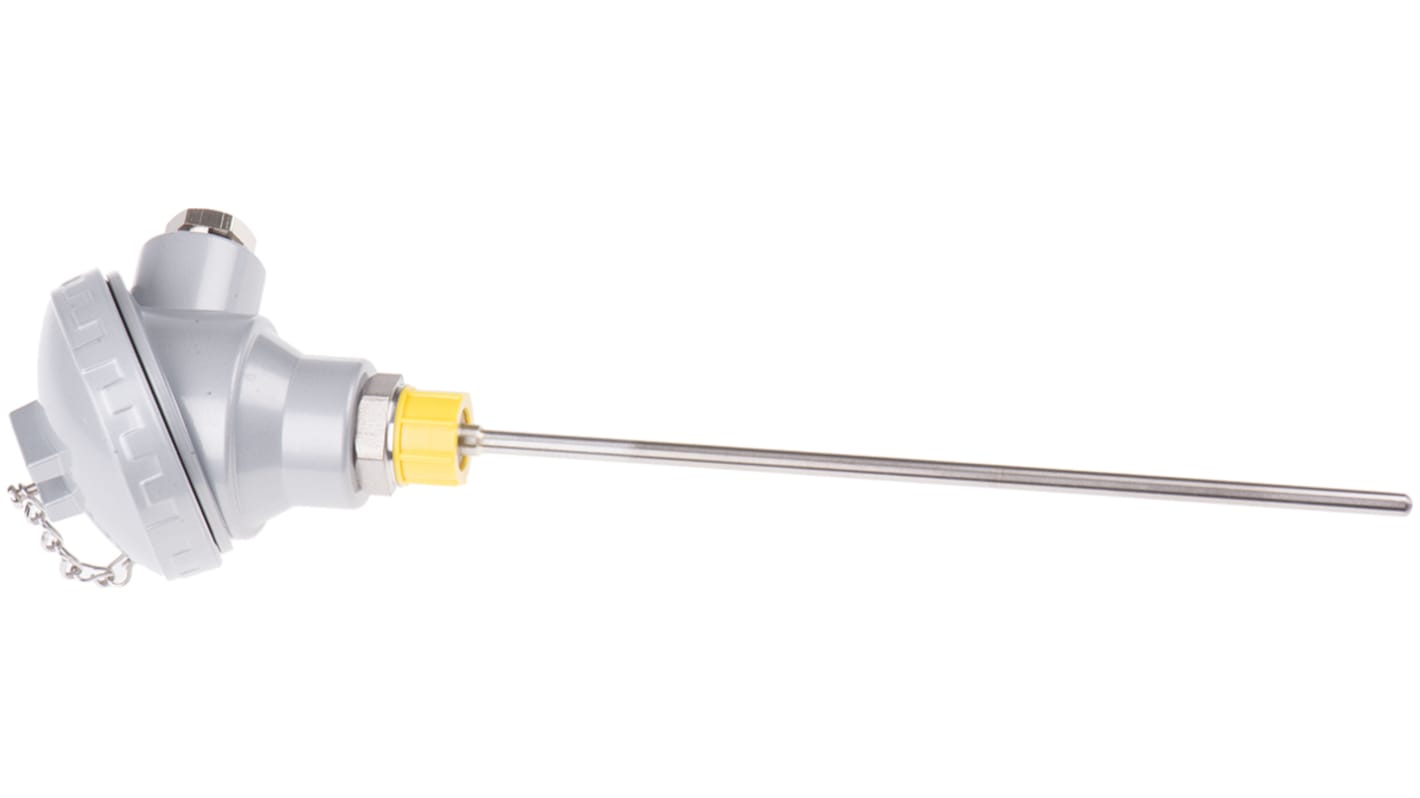

RS PRO Thermoelement Typ K / +1100°C, Fühler L 250mm, Kabel L. 1m, Edelstahl, ø 6mm

Von RS Pro gibt es eine Reihe von Temperatursensoren oder Prüfspitzen mit Thermoelement Typ K, die den Normen IEC 584 entsprechen. Diese Thermoelement-Temperaturfühler haben eine robuste Konstruktion und verfügen über einen mineralisolierten flexiblen Sondenmantel aus Edelstahl 310, der gebogen und geformt werden kann, um einem breiten Anwendungsspektrum gerecht zu werden. Das Thermoelement verfügt über eine isolierte heiße Kontaktstelle zur Reduzierung der elektrischen Störungen. Ein Ende des Thermoelements ist mit einem kompakten KNS-Anschlusskopf abgeschlossen, der die Anschlüsse schützt.

Ein Thermoelement ist ein Sensor zur Messung der Temperatur in einer Reihe von verschiedenen Prozessen und besteht aus zwei Drahtschenkeln aus verschiedenen Metallen, die an ihren beiden Enden zu zwei Verbindungen verbunden sind. Die heiße Stelle oder Messstelle ist mit dem Körper verbunden, dessen Temperatur gemessen werden soll. Die kalte Stelle oder Vergleichsmessstelle ist mit einem Körper mit bekannter Temperatur verbunden. Wenn die Messstelle auf etwas Heißes gestellt wird, tritt ein Spannungs- oder Potenzialunterschied zwischen der Messstelle und der Vergleichsmessstelle auf. Diese Spannung kann dann mittels Thermoelement-Referenztabellen in eine Temperaturmessung umgewandelt werden. Dieser Prozess wird auch als Seebeck-Effekt bezeichnet

Bei einer isolierten oder ungeerdeten Kontaktstelle werden die Thermoelementdrähte miteinander verschweißt und vollständig mit dem äußeren Schutzmantel bedeckt und von diesem isoliert, oft unter Verwendung einer mineralischen Isolierung. Der Vorteil dabei ist, dass die elektrischen Störungen reduziert werden und ein stabiler Messwert vorliegt.

Die Mineralisolierung wird verwendet, um Thermoelementdrähte voneinander und das Thermoelement vom umgebenden metallischen Sondenmantel zu isolieren. Die Ummantelung ist mit einem hochverdichteten Magnesiumoxidpulver gefüllt, das verhindert, dass die Leiter außer an der festen Verbindung miteinander in Kontakt kommen. Die hohe Dichte des Mineralpulvers ermöglicht eine schnelle Reaktion des Thermoelements, da es eine schnelle Wärmeübertragung zwischen Leiter und Mantel fördert. Die Mineralisolierung trägt auch dazu bei, den Thermoelementdraht vor Umweltschäden einschließlich Korrosion zu schützen, verhindert elektrische Störungen und ermöglicht, dass das Kabel flexibel ist und gleichzeitig seine mechanische Festigkeit behält.

Ein Anschlusskopf soll den Zugang zu den Verbindungen zwischen Sensor- und Instrumentenverkabelung ermöglichen und Schutz vor Witterungseinflüssen bieten. Der KNE-Anschlusskopf dieses Thermoelements ist aus Aluminium gefertigt und erfüllt die Schutzart IP67. Integrierte in den Kopf ist ein kompensierender Anschlussklemmenblock und eine M20-Kabelverschraubung für den Anschluss an das externe Kabel. Eine 1/2-BSP-Anschluss an der Unterseite des Kopfes dient zum Anschluss an die Thermoelementsonde. Der Abschlusskopf verfügt außerdem über eine Gewindekappe und eine Haltekette.

• Isolierte heiße Kontaktstelle für geringere elektrische Störungen
• Mineralisolierung für Flexibilität, Haltbarkeit und hohe Leistung
• Entspricht Standard DIN 584
• Flexibel, kann zur einfachen Montage in Form gebogen werden
• Robuste Ummantelung aus Edelstahl 310 zum Schutz vor Korrosion und Oxidation
• Sonde mit 6 mm Durchmesser
• Anschlusskopf gemäß Schutzart IP67 für Anschlusszugang und Schutz
• Sondeneinführungsanschluss 1/2 BSP
• M20-Kabelverschraubung für externen Anschluss

Thermoelemente Typ K (Nickel-Chrom / Nickel-Aluminium) sind die am häufigsten verwendeten Thermoelemente und sind sowohl genau als auch flexibel mit einem breiten Temperaturbereich. Zu den typischen Anwendungen für diese mineralisolierten Thermoelementsonden Typ K gehören Wärmetauscher, Kraftwerke, Ziegel- und Zementöfen, Wärmebehandlungs- und Glühöfen, Thermostate, Lebensmittelthermometer, Fahrzeugdiagnose und in Laboratorien.
