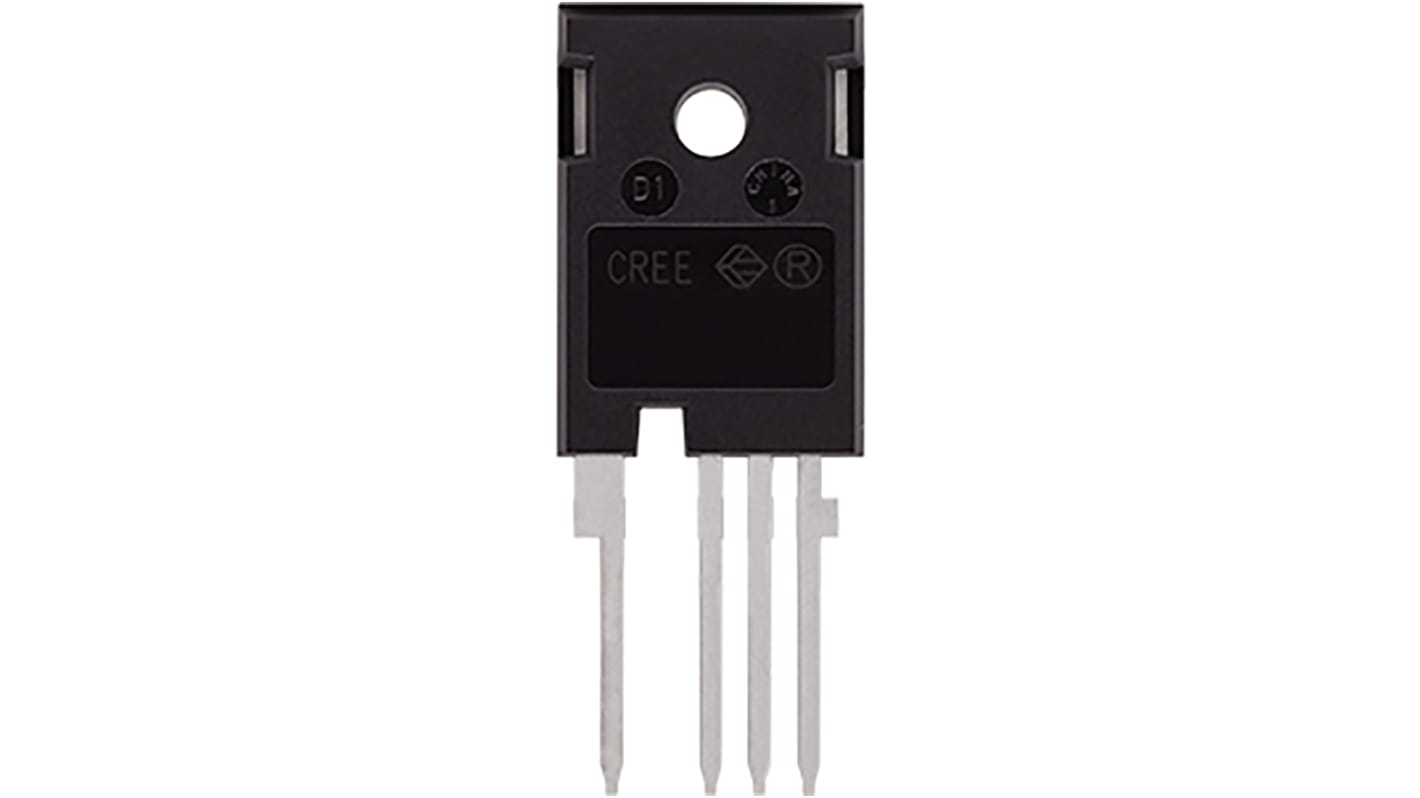

Wolfspeed C3M0032120K N-Kanal, THT MOSFET 1200 V / 63 A 283 W, 4-Pin TO-247-4
- RS Best.-Nr.:
- 192-3369
- Herst. Teile-Nr.:
- C3M0032120K
- Marke:
- Wolfspeed
Voraussichtlich ab 14.01.2025 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Stange von 30)
33,111 €
(ohne MwSt.)
39,402 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Stange* |
| 30 + | 33,111 € | 993,33 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 192-3369
- Herst. Teile-Nr.:
- C3M0032120K
- Marke:
- Wolfspeed
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
1200 V VBR (Minimum) über den gesamten Betriebstemperaturbereich [-40 °C - 175 °C]
+15 V Gate-Ansteuerspannung
Niederohmiges Gehäuse mit Kelvin-Quellstift
>8 mm Kriechstrecke/Abstand zwischen Ablass und Quelle
Hohe Schaltgeschwindigkeit mit niedriger Ausgangskapazität
Schnelle intrinsische Diode mit niedriger Rückkehrwiederherstellung (Qrr)
Einfach zu parallelisieren und einfach zu anzutreiben
Anwendungen
Solar- und Energiespeichersysteme
Laden von Elektrofahrzeugen
Unterbrechungsfreie Stromversorgung (USV)
Motorsteuerung und Antriebe
Schaltnetzteile (SMPS)
+15 V Gate-Ansteuerspannung
Niederohmiges Gehäuse mit Kelvin-Quellstift
>8 mm Kriechstrecke/Abstand zwischen Ablass und Quelle
Hohe Schaltgeschwindigkeit mit niedriger Ausgangskapazität
Schnelle intrinsische Diode mit niedriger Rückkehrwiederherstellung (Qrr)
Einfach zu parallelisieren und einfach zu anzutreiben
Anwendungen
Solar- und Energiespeichersysteme
Laden von Elektrofahrzeugen
Unterbrechungsfreie Stromversorgung (USV)
Motorsteuerung und Antriebe
Schaltnetzteile (SMPS)
Technische Daten
Eigenschaft | Wert |
|---|---|
| Channel-Typ | N |
| Dauer-Drainstrom max. | 63 A |
| Drain-Source-Spannung max. | 1200 V |
| Gehäusegröße | TO-247-4 |
| Montage-Typ | THT |
| Pinanzahl | 4 |
| Drain-Source-Widerstand max. | 32 mΩ |
| Channel-Modus | Enhancement |
| Gate-Schwellenspannung max. | 3.6V |
| Gate-Schwellenspannung min. | 1.8V |
| Verlustleistung max. | 283 W |
| Transistor-Konfiguration | Einfach |
| Gate-Source Spannung max. | -8 V, 19 V |
| Betriebstemperatur max. | +175 °C |
| Breite | 5.21mm |
| Anzahl der Elemente pro Chip | 1 |
| Gate-Ladung typ. @ Vgs | 118 nC @ 4/15 V |
| Transistor-Werkstoff | SiC |
| Länge | 16.13mm |
| Betriebstemperatur min. | –40 °C |
| Höhe | 23.6mm |
