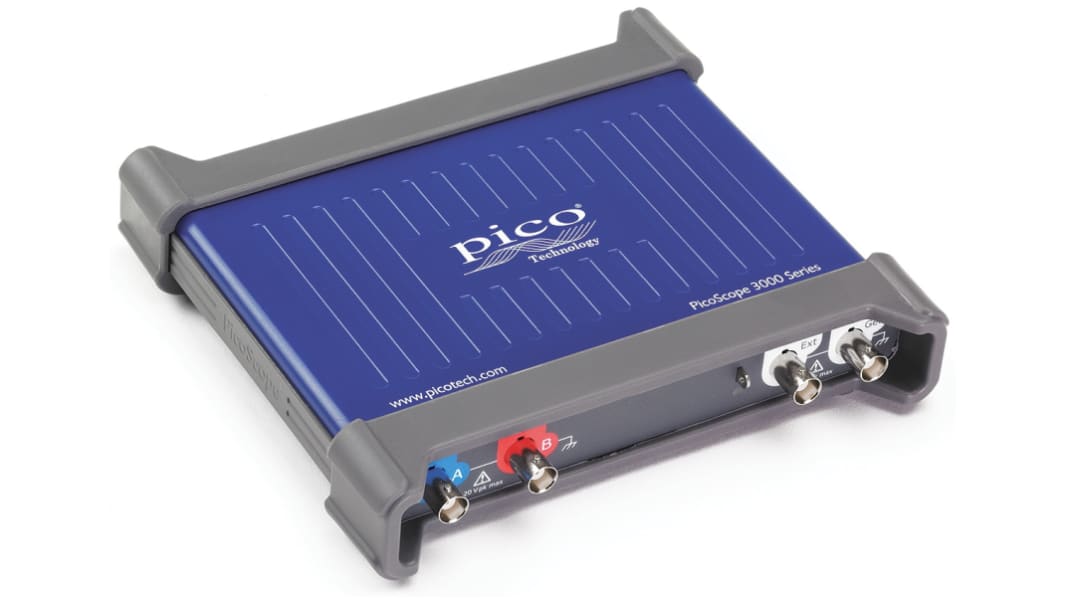

PicoScope 3000 3205D PC Oszilloskop 2-Kanal Analog Analog 100MHz CAN, IIC, LIN, RS232, SPI, UART, USB

Das Oszilloskop der 3000-Serie von Pico Technology hat eine Bandbreite von 100 MHz. Es ist ein kompaktes, tragbares 2-Kanal-Prüfsystem auf PC-Basis mit USB-Anschluss, das an einen Laptop angeschlossen werden kann. Es ist mit der PicoScope6-Software kompatibel und bietet fortschrittliche und kostengünstige Lösungen. Dieses Oszilloskop zeigt Wellenformen in einem in der Größe veränderbaren Fenster auf dem PC-Bildschirm des Benutzers an und schafft so einen übersichtlichen Platz für mehrere hochauflösende analoge und digitale Messkurven. Das Speichern, Weitergeben und Analysieren von Wellenformen ist dank der PC-Netzwerk-, Speicher- und Verarbeitungsfunktionen schnell und einfach. Außerdem verfügt es über mathematische Kanäle, automatische Messungen mit Statistik, Spektralanalyse und Farbpersistenz-Anzeigemodus sowie über eine integrierte erweiterte digitale Triggerung mit Pulsbreite, Fenster, Dropout, Kanallogik, digitalem Muster und anderen Qualifizierern, Maskengrenzwertprüfung und Alarmen. Die serielle Dekodierung unterstützt SPI-, I2C-, I2S-, RS-232/UART-, CAN-, LIN- und FlexRay-Protokolle auf bis zu 20 analogen und digitalen Kanälen, sogar mit einer Mischung von Protokollen zur gleichen Zeit.
Lieferumfang:
Schaltbare x1/x10-Sonden (1 pro Analogkanal) im Tragekoffer, Schnellstartanleitung, Software- und Referenz-CD, USB-Kabel, Netzteil (nur bei Modellen mit 4 Analogkanälen)
.

1 GS/s Echtzeitabtastung
256 MS-Pufferspeicher
100.000 Wellenformen pro Sekunde
Arbiträrsignal-Generator
USB 3.0 angeschlossen und mit Strom versorgt
Serielle Dekodierung und Maskentest als Standard
Hardware-beschleunigte Aktualisierungsraten

Konstruktion
Prüfung
Schulung
Wartung
Überwachung
Fehlersuche
Reparaturen

EN 61010-1:2010
WEEE-zertifiziert
EN61326-1:2006
FCC Teil 15 Unterabschnitt B
