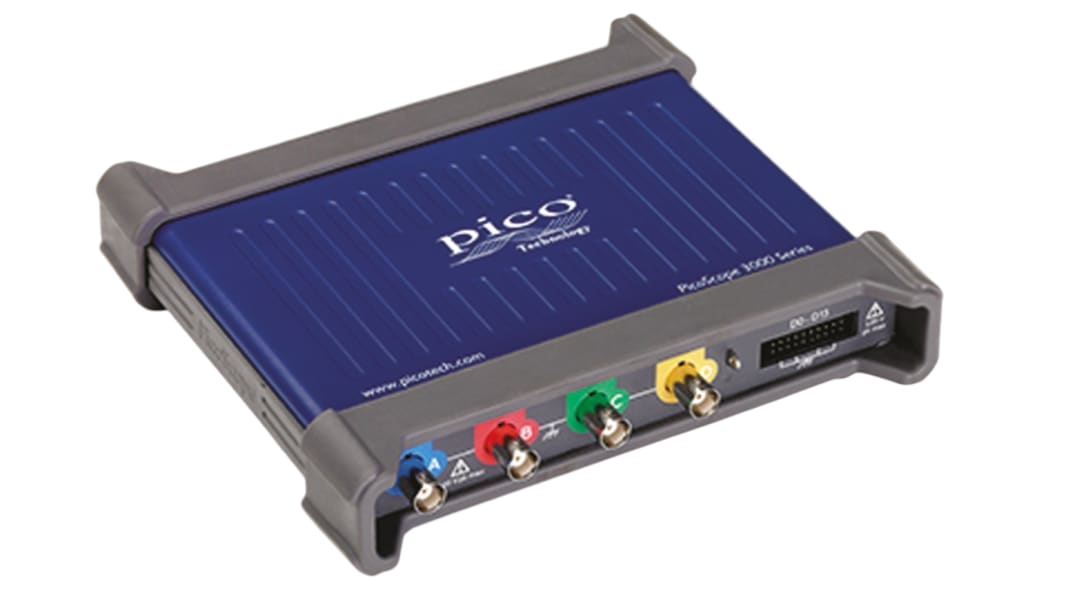

PicoScope 3000 PicoScope 3205D MSO PC Oszilloskop 2-Kanal Analog / 16 Digital 100MHz, ISO-kalibriert CAN, IIC, LIN,

Das kompakte PicoScope-Mischsignal-Oszilloskop der Serie 3000D mit USB-Anschluss ist ein vollständig tragbares Prüfsystem - es wird an einen Laptop angeschlossen, so dass es überall und jederzeit eingesetzt werden kann. Es wird unterstützt durch die kostenlos herunterladbare Software PicoScope 6 und bietet erweiterte, kostengünstige Lösungen in Anwendungen, die vom Systemdesign, Forschung und Prüfung bis hin zu Ausbildung, Wartung und Reparatur reichen.
Alle Modelle sind mit einer USB-3.0-Schnittstelle ausgestattet und sind vollständig kompatibel mit USB 2.0. Wie alle anderen PicoScopes zeigt das 3000D MSO Signalformen in einem anpassbaren Fenster auf dem PC des Benutzers, so dass ein übersichtlicher Rahmen für mehrere hochauflösende analoge und digitale Spuren vorhanden ist. Die Speicherung, gemeinsame Nutzung und Analyse der Signalformen erfolgt schnell und einfach mit Hilfe von PC-Netzwerken sowie Speicher- und Verarbeitungsfunktionen. Tiefe Messpuffer ermöglichen lange Erfassungen selbst bei schnellen Echtzeit-Abtastraten von bis zu einem Gigasample pro Sekunde. Hardwarebeschleunigte Datenverarbeitung sorgt für glatte und schnelle Display-Updates selbst bei besonders großen Erfassungsgrößen.
Viele erweiterte Funktionen sind standardmäßig im Lieferumfang des 3000D MSO enthalten, z. B. mathematische Kanäle, automatische Messungen mit Statistik, Spektralanalyse und ein Anzeigemodus für Farbnachleuchten. Ebenfalls integriert sind erweiterte digitale Auslösung mit Impulsbreite, Fenster, Spannungsabfall, Kanallogik, digitale Muster und andere Qualifizierer, Maskengrenzprüfung und Alarme. Serielle Dekodierung unterstützt SPI, I²C, I²S, RS-232/UART, CAN, LIN und FlexRay-Protokolle auf bis zu 20 analogen und digitalen Kanälen, auch bei einer gleichzeitigen Mischung von Protokollen.

Auswahl von Bandbreiten (50, 70, 100 oder 200 MHz Modelle)
2 oder 4 analoge Kanäle je nach Modellwahl
16 digitale Kanäle
Bis zu 1 GS/s Echtzeitabtastung
Bis zu 512 MS Pufferspeicher
Eingebauter Funktionsgenerator und Arbiträrsignalgenerator
Hardwarebeschleunigte Aktualisierungsraten
Anschluss und Stromversorgung über USB

Schaltbare x1/x10 Tastköpfe (1 pro analogem Kanal) in Tragetasche, Schnellstartübersicht, Software und Referenz-CD, USB-Kabel, Netzadapter (nur bei Modellen mit 4 analogen Kanälen), digitales TA136-Kabel, TA139-Pack mit 10 Prüfklemmen (x2)

Das Oszilloskop Pico Technology 3000 hat eine Bandbreite von 100 MHz. Es handelt sich um ein PC-basiertes, kompaktes, über USB angeschlossenes komplettes tragbares Testsystem, das an einen Laptop angeschlossen wird. Es ist kompatibel mit der PicoScope6-Software und bietet Advanced- und kostengünstige Lösungen. Dieses Oszilloskop zeigt Signalformen in einem größenveränderbaren Fenster auf dem PC-Bildschirm des Benutzers an und schafft so einen übersichtlichen Platz für mehrere hochauflösende Analoga und digitale Leiterbahnen. Die Speicherung, gemeinsame Nutzung und Analyse der Signalformen erfolgt schnell und einfach mit Hilfe von PC-Netzwerken sowie Speicher- und Verarbeitungsfunktionen. Es umfasst auch mathematische Kanäle, automatische Messungen mit Statistiken, Spektrumanalyse und Farbpersistenz-Anzeigemodus und verfügt über eine integrierte Advanced Digital Triggerung mit Impulsbreite, Fenster, Dropout, Kanallogik, digitalem Muster und anderen Qualifikationsspielen, Maskenbegrenzungstests und Alarmen. Die serielle Dekodierung unterstützt SPI-, I2C-, I2S-, RS-232/UART-, CAN-, LIN- und FlexRay-Protokolle auf bis zu 20 analogen und digitalen Kanälen, selbst mit einer Mischung von Protokollen gleichzeitig.
Lieferumfang:
Schaltbare x1/x10-Tastköpfe (1 pro analogem Kanal) in Tragetasche, Schnellstartübersicht, Software- und Referenz-CD, USB-Kabel, Netzadapter (nur mit 4 analogen Kanalmodellen)
.

1 GS/s Echtzeit-Abtastung
256 MS Pufferspeicher
100000 Signalformen pro Sekunde
Arbiträrsignalgenerator
Anschluss und Stromversorgung über USB 3.0
Serielle Dekodierung und Maskenprüfung als Standard
Hardwarebeschleunigte Aktualisierungsraten
16-Kanal-Logikanalysator

Form
Test
Unterrichtswesen
Wartung
Überwachung
Fehlersuche
Reparaturen

EN 61010-1: 2010
WEEE-zertifiziert
EN61326-1:2006
FCC Teil 15 Unterteil B

Pico PC-gestützte Instrumente
