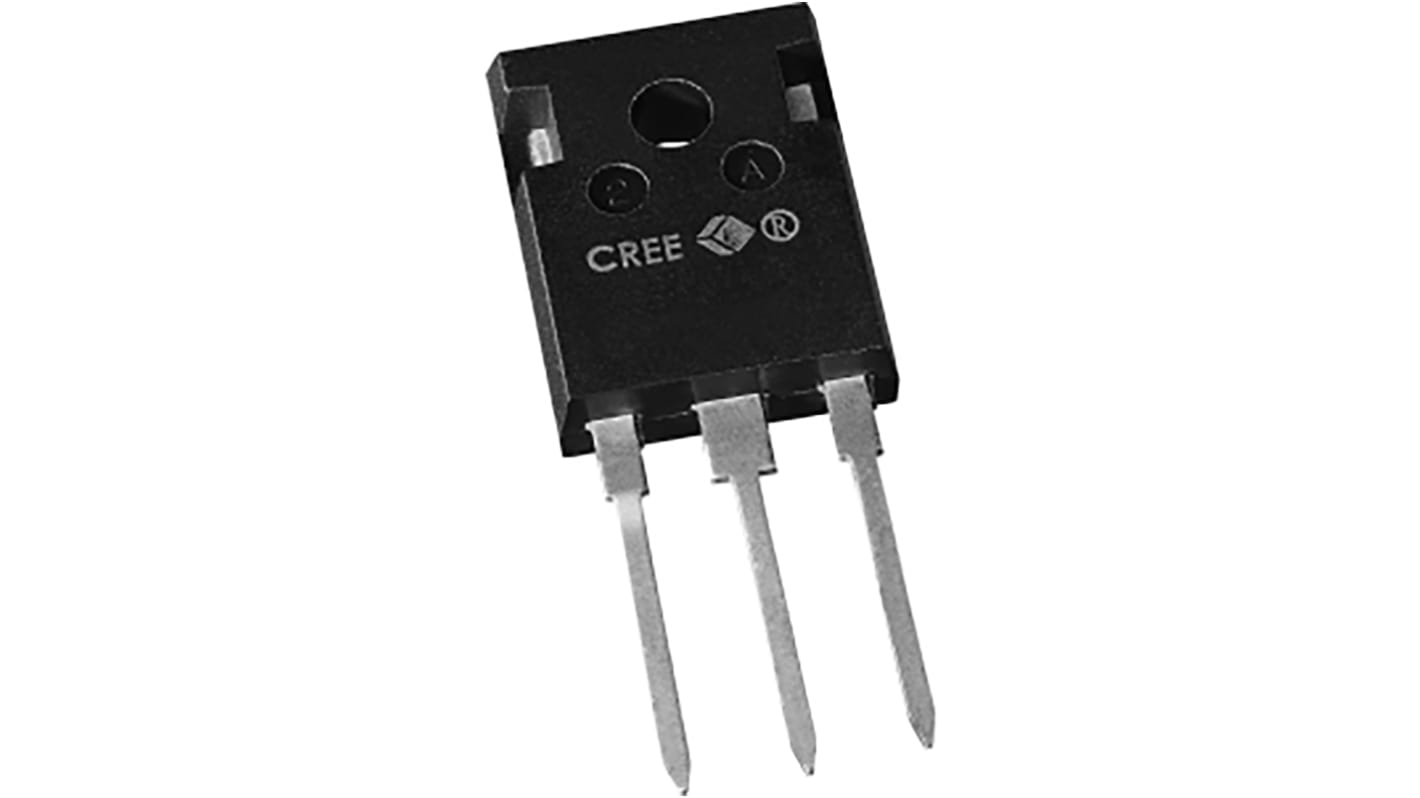

Wolfspeed C3M Typ N-Kanal, Durchsteckmontage MOSFET Erweiterung 1200 V / 30 A 113.6 W, 3-Pin C3M0075120D TO-247
- RS Best.-Nr.:
- 192-3376
- Herst. Teile-Nr.:
- C3M0075120D
- Marke:
- Wolfspeed
Zwischensumme (1 Stange mit 30 Stück)*
451,80 €
(ohne MwSt.)
537,60 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- Zusätzlich 120 Einheit(en) mit Versand ab 06. Januar 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Stange* |
|---|---|---|
| 30 + | 15,06 € | 451,80 € |
*Richtpreis
- RS Best.-Nr.:
- 192-3376
- Herst. Teile-Nr.:
- C3M0075120D
- Marke:
- Wolfspeed
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Wolfspeed | |
| Kabelkanaltyp | Typ N | |
| Produkt Typ | MOSFET | |
| kontinuierlicher Drainstrom max. Id | 30A | |
| Drain-Source-Spannung Vds max. | 1200V | |
| Gehäusegröße | TO-247 | |
| Serie | C3M | |
| Montageart | Durchsteckmontage | |
| Pinanzahl | 3 | |
| Drain-Source-Widerstand Rds max. | 75mΩ | |
| Channel-Modus | Erweiterung | |
| Gate-Ladung typisch Qg @ Vgs | 54nC | |
| Betriebstemperatur min. | -55°C | |
| Gate-Source-spannung max Vgs | 19 V | |
| Durchlassspannung Vf | 4.5V | |
| Maximale Verlustleistung Pd | 113.6W | |
| Maximale Betriebstemperatur | 150°C | |
| Normen/Zulassungen | No | |
| Höhe | 21.1mm | |
| Länge | 16.13mm | |
| Breite | 5.21 mm | |
| Automobilstandard | Nein | |
| Alle auswählen | ||
|---|---|---|
Marke Wolfspeed | ||
Kabelkanaltyp Typ N | ||
Produkt Typ MOSFET | ||
kontinuierlicher Drainstrom max. Id 30A | ||
Drain-Source-Spannung Vds max. 1200V | ||
Gehäusegröße TO-247 | ||
Serie C3M | ||
Montageart Durchsteckmontage | ||
Pinanzahl 3 | ||
Drain-Source-Widerstand Rds max. 75mΩ | ||
Channel-Modus Erweiterung | ||
Gate-Ladung typisch Qg @ Vgs 54nC | ||
Betriebstemperatur min. -55°C | ||
Gate-Source-spannung max Vgs 19 V | ||
Durchlassspannung Vf 4.5V | ||
Maximale Verlustleistung Pd 113.6W | ||
Maximale Betriebstemperatur 150°C | ||
Normen/Zulassungen No | ||
Höhe 21.1mm | ||
Länge 16.13mm | ||
Breite 5.21 mm | ||
Automobilstandard Nein | ||
Wolfspeed erweitert seine Führungsposition in der SiC-Technologie durch die Einführung der Advanced SiC MOSFET-Technologie. Entwickler können die Anzahl der Komponenten reduzieren, indem sie von siliziumbasierten, dreistufigen Topologien zu einfacheren zweistufigen Topologien wechseln, die durch die verbesserte Schaltleistung möglich sind. Dieses Gerät verfügt über einen niedrigen Widerstand im eingeschalteten Zustand in Kombination mit einer geringen Gate-Ladung und ist daher ideal für dreiphasige, brückenlose PFC-Topologien sowie Wechselrichter- und Ladeanwendungen geeignet. Laden Sie unsere LSpice-Modelle herunter, um get started zu werden, oder klicken Sie hier, um weitere Informationen zu erhalten.
Mindestens 1200 V VBR über den gesamten Betriebstemperaturbereich
Hohe Schaltgeschwindigkeit mit niedriger Ausgangskapazität
Hohe Sperrspannung mit niedrigem RDS (ein)
Schnelle intrinsische Diode mit niedriger Rückwärtswiederherstellung (Qrr)
Einfach zu parallelisieren und einfach zu anzutreiben
